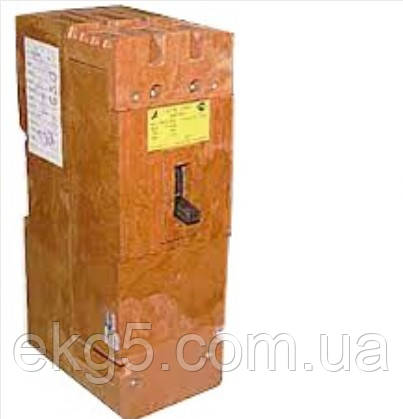

Автомат А 3716

Автоматичні вимикачі з електромагнітними та тепловими розчіплювачами А 3716 ФУ3

Автоматичні вимикачі А 3716 Ф призначені для проведення струму в нормальному режимі та вимкнення струму у разі коротких замикань, перевантажень, неприпустимих зниженнях напруги, а також до 3 оперативних увімкнень і вимкнень електричних ланцюгів на годину та розраховані для експлуатації в електроустановках із номінальною робочою напругою до 380/660 V змінного струму частоти 50, 60 Hz, до 380 V змінного струму частоти 400 Hz і постійного струму до 220/440 V.

Автомати  А 3716 Ф відповідають ГОСТ 9098, 2АК.299.031ТУ та сертифіковані на відповідність ГОСТ Р 50030.2

Вимикачі автоматичні А-3716 допускають нечасті пуски короткозамкнутих асинхронних електродвигунів. Вимикачі призначені для експлуатації в районах із помірним кліматом в таких умовах:

• висота над рівнем моря — не більш ніж 1000 м, допускається експлуатація на висоті до 2000 м, водночас навантаження має бути знижене на 10%;
• довкілля невдосконалене, не містить газу, рідини та пил у концентраціях, що порушують роботу вимикачів;
• місце встановлення вимикача — захищене від потрапляння води, олії, емульсії;
• немає безпосереднього впливу сонячної та радіоактивної радіації;
• немає різких поштовхів, ударів і силь-ної тряски; вібрація місць кріплення вимикача з частотою до 35 Гц під час пришвидшення не більш ніж 0,5 g.

Пристрій і робота вимикача А-3716

Автоматичний вимикач А-3716 складається з таких основних вузлів: кожуха, контактної системи, механізму керування, дугогасних камер, полум'ягасника, РЕ, РЦТ, затискачів для приєднання зовнішніх провідників головного ланцюга та додаткових складальних навісів.

Кожух вимикача складається з основи, на якій змотовані всі збіркові одиниці вимикача, кришки, укріпленої на основі чотирма гвинтами та додаткових двох кришок, одна з яких оберігає механізм автомата від потрапляння пилу та вологи, а друга виконує роль полум'ягасника.

Кожух вимикача А-3716 — досить масивна деталь, для виробництва якої необхідні пресформи.

Потужності інструментального цеху в поєднанні зі знаннями та умінням наших фахівців дали змогу нам стати третім підприємством якому до снаги серійно випускати вимикач А-3716.

Контактна система автоматичного вимикача А-3716 складається з рухомих і нерухомих контактів, розташованих на кожному полюсі вимикача. Комутаційні (робочі) контакти виготовлені зі спеціальних металокерамічних сплавів на основі срібла.

Рухомі контакти кожного полюса вимикача А-3716 з'єднані між собою за допомогою ізоляційної траверси, яка є деталлю механізму керування.

Механізм керування вимикача А-3716 зроблений за принципом ламальних важелів і влаштований так, що забезпечує миттєве замикання та розмикання контактів не залежна від швидкості руху ручки під час увімкнення або вимкнення вимикача, а також миттєве розмикання контактів, що не залежить від того, чи утримується ручка вимикача оператором, чи ні під час авториздатного спрацьовування.

Запашні камери автоматичного вимикача А-3716 розташовані над контактами кожного полюса та діють за принципом дроблення й деіонізації електричної дуги омідненими сталевими пластинами, укріпленими в ізоляційних стінках вимикача.

Розчеплювач електромагнітний (РЕ) вбудовується в кожен полюс вимикача. У разі виникнення в захищуваному ланцюзі струму короткого замикання, рівного або що перевищує втому на струм спрацьовування РЕ, якір електромагнітного, притягаючись до серця, впливає на механізм керування, викликаючи миттєве розмикання контактів головної ланцюга вимикача А-3716.

Розчеплювач тепловий (РТЦ) виготовлений у пластмасовому кожусі як окремий блок, у якому встановлюється три теплові елементи. Під час попередження в захитаному ланцюзі струму перевантаження, рівного зайвої втоми або того, хто її першає, СТЦ статує зі зворотно залежною від струму витримкою часу. Водночас біметалеві пластини, через які протікає струм, вигинаючись, впливають на відлющувальну рейку вимикача, що призводить до розмикання контакторів.

Розміщення та монтаж

Для роботи автоматичний вимикач А-3716 встановити на вертикальній площині влучний "I" вгору. Допускається поворот за цією площиною вимикачів стаціонарного виконання на 90 градусів в обидві сторони.

Під час монтажу вимикачів А-3716 з переднім і заднім приєднанням необхідно зняти полум'ягасник і кришку, що закривають доступ до затискачів, але після монтажу полум'ягасник і кришку встановити на місце та щільно притягнути гвинтами.

Контактні поверхні алюмінієвих шин і жил алюмінієвого дроту мають бути зачищені сталевою щіткою та прокриті шаром мастила.

Незалежно від монтажного положення вимикача А-3716 нерухомі контакти головного ланцюга вимикача мають під'єднуватися до джерела напруги, а рухливі — до навантаження.

Не допускається встановлення вимикача А-3716 в запорошених приміщеннях, приміщеннях із їдкими або вибуховими речовинами та в місцях, не захищених від бризок води, сонячних променів і променистої енергії опалювальних приладів.

Основа до якого кріплять автоматичний вимикач А-3716, має бути вирівняна так, щоб під час затягування кріплювальних гвинтів пластмасовий корпус вимикача не зазнав труднощів вигину.

Технічне обслуговування

Автоматичні вимикачі вимогливі до чистоти, тому їх потрібно регулярно очищати від пилу. Також необхідно раз на рік змащувати вузли, що труться вимикача приладовою оливою.

У разі вимкнення після короткого замикання потрібно зняти кришку та дугавальні камери й оглянути контакти на ознака пригорання. Після цього очистити контакти чистою ганчіркою змоченою в бензині.

 Тип привода — ручний
Число полюсів: 3
Ф означає нетококогранжувальний вимикач
Кліматичне вироблення У3

Характеристики:

Умови експлуатації автоматів А 3716 ФУ3:
― Категорія застосування — А (за ГОСТ Р 50030.2
― Група механічного виготовлення М1 (за ГОСТ 17516.1).
― Робоче положення вимикача в просторі на вертикальній площині з можливістю повороту від вертикального положення в зазначеній площині на 90°±10° в обидва боки.
― Висота над рівнем моря до 1000 m, допускається використання на висоті 2000 m зі зниженням струмового навантаження на 10%.
― Тип атмосфери II (з ГОСТ15150).
― Типи кліматичних виконань вимикача У3, ХЛ3 і Т3 (по ГОСТ 15150).
― Ступінь захисту від впливу довкілля та від зіткнення з струмовідними частинами:
IP20 — оболонки вимикача;
IP00 — затискачі для приєднання зовнішніх провідників.
