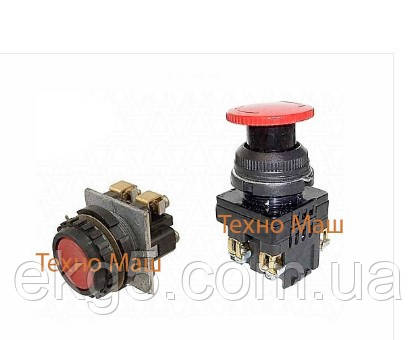

Вимикач кнопковий КЕ 011 У3-сп.1

Вимикачі кнопкові серії КЕ призначені для комутації електричних ланцюгів керування змінного струму (AC) напругою до 660 В частотою 50 Гц і постійного струму (DC) напругою до 440 В, і застосовуються для комплектації панелей, пультів, постів і шаф керування в стаціонарних установках.

Опис

• Ном. струм, In, А: 10А
• Ном. напруга ізоляції, Ui: 660В
• Контактна група: 1з, 2з, 1з + 1р, 2р, 4р, 3з + 1р, 2з + 2р, 1з + 2р, 2з + 1р
• Зносостійкість механічна: 50000000 В
• Фіксація: без фіксації, з фіксацією
• Ступінь захисту: IP40, IP54
• Колір: червоний, чорний
• Установлювальні розміри: d=30,5мм
• Кліматичне виготовлення: У3

Технічний опис КЕ 011

Кнопки керування КЕ 011 виготовляються в 5 виконаннях залежно від кількості замикальних і розмикальних контактів.

Виготовлення	Схема роботи контактів	Кількість контактів, що замикають	Кількість розмикальних контактів
КЕ 011 1		2
КЕ 011 2		1	1
КЕ 011 3			2
КЕ 011 4		1
КЕ 011 5			1

Кольори штовхача: чорний, червоний, білий, зелений, синій, жовтий. Штовхач циліндричний із самоповоротом.

• Робоча напруга у разі змінного струму 24-380 В за постійного струму 24-440 В
• Частота включений в час – 1200.
• Зносостійкість Механічна — 1*10⁷ циклів.
