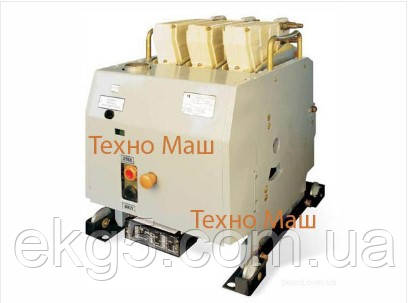

Автоматичний вимикач (Автомат) Електрон Е06В УЗ являє собою висувний електротехнічний пристрій. Його загальні габарити не перевищують 417х490х540 мм за за загальної ваги конструкції 67,5 кг.
Сфера застосування
Е06ВУЗ належить до серії потужних і досить ефективних вимикачів, які широко застосовуються в загальнопромислових цілях, як-от встановлення з різною потужністю й електропідстанції. Для вимикачів електрон Е06В УЗ передбачається застосування за номінального струму в діапазоні від 250 до 1000 А. Електротехнічні пристрої випускаються як із ручним, так і електромагнітним приводом.
Для стабільної безперебійної роботи вимикачів Е06В марки «Електрон» є певні вимоги до експлуатації:
- рівень вібрації робочих об'єктів відповідно до ГОСТ 17516.1-90 не має перевищувати 100 ГЦ (шкала Ведмедєва-Шпонхойера-Карніка — 9 балів);
- значення номінальної напруги в ланцюгу під час змінного струму має бути в межах 600 вольтів;
мережі постійного струму допускають 440 Вольт за частоти 50-60 Герц. - дотримання режиму вмикання Електрона в ручному режимі не більш ніж 36 разів у напівдобові та тричі за годину;
допустимий монтаж на автомат електромагнітного приводу, не передбаченого в стандартній комплектації, що дає змогу керувати автоматом на відстані; - залежність комутаційної здатності автоматичних пристроїв електрон Е06В УЗ від великої кількості різних чинників, водночас не перевищуючи 115 кА;
- експлуатація обладнання допускається навіть за 98% відносної вологості повітря в робочому приміщенні.
Технічні характеристики
- Робота в діапазоні номінального струму, Ампер — 1000; 800; 630; 400; 250.
- Використовувані мережі струму — змінний; постійний.
- Застосовувані приводи: ручний, електромагнітний.
- Варіанти виготовлення — тільки висувний.
- Допустима зносостійкість циклів — загальна 20000; під навантаженням — 6300.
- Максимальна шкала сейсмостійкості, бали: до 9.
- Використовувані номінальні напруги: постійний — 440; змінний — 660
- Попереднє відхилення: — змінний струм: за 380 В — 40 А; за 660 В — 20 А; — постійний струм — за 220 В — 35 А; за 440 В — 25 А.
- Уставка для максимального розчіплювача: - змінного струму 1,25; 1,2; 1,1; 1,05; 1,0; 0,95; 0,85; 0,8; — постійного струму 1,25 1,0; 0,8
- Обмеження за струмом за навантаженням: 1,25.
- Уставка у разі перевантаження за часом, сек: 2,4,6.
- Встановки за к.з. за часом, сек: для змін. струму -16; 12; 8; 4; для пост. струму - 16; 8; 4.
- Відсічка під час контрольного запуску, сек: 21.
- Незалежна розчіпка (попередньо спрацьовування 0,7 — 1,2 В): для перем. струму — за 50 Гц: 660; 440; 415; 400; 380; 240; 220; 127; за 60 Гц - 440; 415; 400; 380; 240; 220; 127; для пост. струму — 220; 110; 48; 24.
- Мінімальна розчіпка напруги, відхилення у разі зниження напруги на 70-35%, В: за 50, 60 Гц змін. струму — 127; 220; 240; 380; 400; 415; 660; для пост. струму — 440; 220;110.
- Електромагніт. привод 0,85-1,1, В за часу відхилення 4 с. і потужності 1,5 кВА: перем.ток — за 50 ГЦ — 240; 230; 220; 127; за 60 Гц - 230; 220; для пост. струму — 440; 220; 110.
- Наявність вільних контактів — 6 до 380 В і 6 до 220 В.
Переваги
До основних переваг автомата Е06 можна віднести актуальність потужного електротехнічному пристрою; сумісність із широким асортиментом додаткового обладнання; наявністю великого діапазону температурного режиму роботи: -50 ÷ +70 °C.
- Ціна: 7 000 ₴
