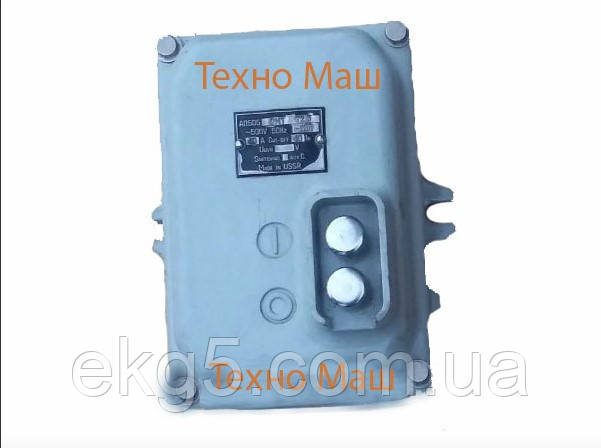

Автоматичний вимикач (автомат) АП50Б 3МТ 40A призначений для захисту від перевантажень і коротких замикань

Автоматичний вимикач (автомат) АП50Б 3МТ 40A призначений для захисту від перевантажень і коротких замикань електричних ланцюгів напругою до 220 В постійного струму, до 500 В змінного струму частоти 50-60 Гц, оперативних увімкнень і вимкнень зазначених ланцюгів із частотою від 6 до 30 включень на добу, зокрема для пуску, захисту та вимкнення електродвигунів.

Основне призначення вимикачів АП50Б — захист кабелів і дротів, а також електродвигунів.

Особливості вимикача АП50Б 3МТ 40A

• Характерною особливістю є наявність на корпусі кнопок «ввімкнено/вимкнено» та підвищений ступінь захисту контактів.
• Завдяки оригінальній конструкції та відпрацьованій технології є найдешевшим автоматичним вимикачем у своєму класі.
• Допускає можливість встановлення без щитка.
• Підвищений ступінь захисту контактів.

Автоматичний вимикач (автомат) АП50Б 3МТ 40A: характеристики

Конструкція вимикача (автомат) АП 50Б 3МТ 40А

Вимикач змонтований у корпусі з ударо- і дугостійкої пластмаси, що дає змогу працювати в умовах помірного, холодного та тропічного клімату. Корпус складається з основи 1 і кришки 2.

• Зовнішні ланцюги під'єднуються до зажимам 3 и 18. Керування вимикачем здійснюється двома кнопками — вмикання (світлого кольору) 15 і вимкнення (червоного кольору) 17. Усередині корпусу розташовується контактна система, що складається з рухомого 11 і нерухомого 5 контактів з контактними накладками 6 і 9. Контактне натискання створює пружина 12.
• Контактні накладки виготовлені з спеціально підібраної срібломісткої металокерамічної композиції, яка забезпечує високу дугостійкість і зносостійкість контактів.
• Виняток можливості механічного утримання контактів у замкнутому стані за виникнення аварійного режиму забезпечує механізм вільного розчеплення, що складається з системи «ломних» важелів і пружин.
• На короткі замикання реагує електромагнітний розчіплювач, що складається з обмотки 13 і якоря 14, на якому закріплений шток 19. При аварійних струмів, що перевершують струм утоми, електромагнітна сила, що втягує якір у отвір обмотування, стає більше зусилля стиснення пружини 16, якір втягується в отвір обмотування і шток, впливаючи на рейку 20 механізмів вільного розчіплення, провертає її, у наслідок чого вимикач спрацьовує, викликаючи розмикання головних і вільних контактів вимикача.
• Завдяки електродинамічній петлі 4, опорні точки дуги, що виникає між контактами, швидко переміщаються по дугогасильним рогами 7 і 10, в результаті дуга, потрапляючи в камеру, що складається з низка сталевих пластин 8, гасне.
• Захист від струмів перевантаження забезпечує біметалевий розчіплювач 21, с регулятором, важіль якого встановлений на механізмі вимикача. Регулятор дає змогу зменшувати втому в всіх полюсах до 70% от її номінального значення. Висока стабільність захисних характеристик забезпечується застосуванням у тепловому розчіплювачі матеріалів для термобіметал і нагрівального елемента виробництва фірми KANTHAL (Швеція).

Основні технічні характеристики

• Номінальна напруга: – до 220 В постійного та до 500 В змінного струму
• Частота змінного струму — 50, 60 Гц
• Шкала номінальних струмів IH – (1,6; 2,5; 4,0; 6,3; 10; 16; 25; 40; 50; 63) А, для вимикачів з максимальним розчіплювачем нульовому дроті — (16; 25; 40; 50; 63) А
• Кратність I / IН струму втоми миттєвого спрацьовування — 3,5 і 10
• Гранична комутаційна здатність (ПКС) і зносостійкість

* – при номінальному струмі та напруги 380 В змінного струму або 220 В постійного струму.

Розчеплювачі. Вільні контакти автоматичного вимикача (автомата) АП50Б 3МТ 40A

Розчеплювачі захисту від надструмів, що застосовуються в вимикачів АП50Б:

• тепловий (біметалевий) максимальний розчіплювач (позначання Т);
• електромагнітний максимальний розчіплювач (позначення М); комбінований (позначення МТ).

Додаткові розчіплювачі , що застосовуються в вимикачів АП50Б:

• мінімальний розчіплювач напруги (позначення Н); 110; 127; 220; 380; 400; 415 В змінного струму частоти 50 Гц;
• електромагнітний незалежний розчіплювач (позначення Д); шкала номінальних напружень: 110; 127; 220; 230; 240; 380; 400; 415; 440 В змінного струму частоти 50 Гц; 220 В постійного струму;
• електромагнітний максимальний розчіплювач струму нульовому дроті (позначення О);
• електромагнітний максимальний розчіплювач ланцюга керування (позначення С) — вимкнення ланцюга у разі токе 6 А.

Вільні контакти  (два перемикних контактів) призначені для комутації ланцюгів керування змінного та постійного струму.

Автоматичний вимикач (автомат) АП50Б 3МТ 40A: Габаритні та установлювальні розміри

Триполюсний автоматичний вимикач (автомат) АП50Б 3МТ 40A поряд з традиційним дизайном мають виконання з видозміненим дизайном кришки.

Вимикачі в додатковій оболонці  мають ступінь захисту IP54 і виготовляються в двох виробленнях:

1  - оболонка з скловолокнита (ДСВ) з термостійкістю 280 °C, колір жовтий, на струми 1,6...63 А, кліматичні виконання У2, Т2, ХЛ5;

2  - оболонка з фенопласту з термостійкістю 140 °C, колір чорний, на струми 1,6...25 А, кліматичне виконання У2.

Приєднання до зовнішнім ланцюгам  здійснюється за знятої кришці автоматичного вимикача (автомата) АП50Б-3МТ 40A.

• Висновні затискачі головних контактів допускають приєднання мідних і алюмінієвих дротів без кабельних наконечників перерізом 1,5... 6 мм2, а також мідних провідників перетином до 25 мм2 з   кабельними наконечниками.
• Виводячи затискачі вільних контактів додаткових розчіплювачів допускають приєднання провідників перетином до 1,5 мм2 і діаметром по ізоляції не понад 3,4 мм.
