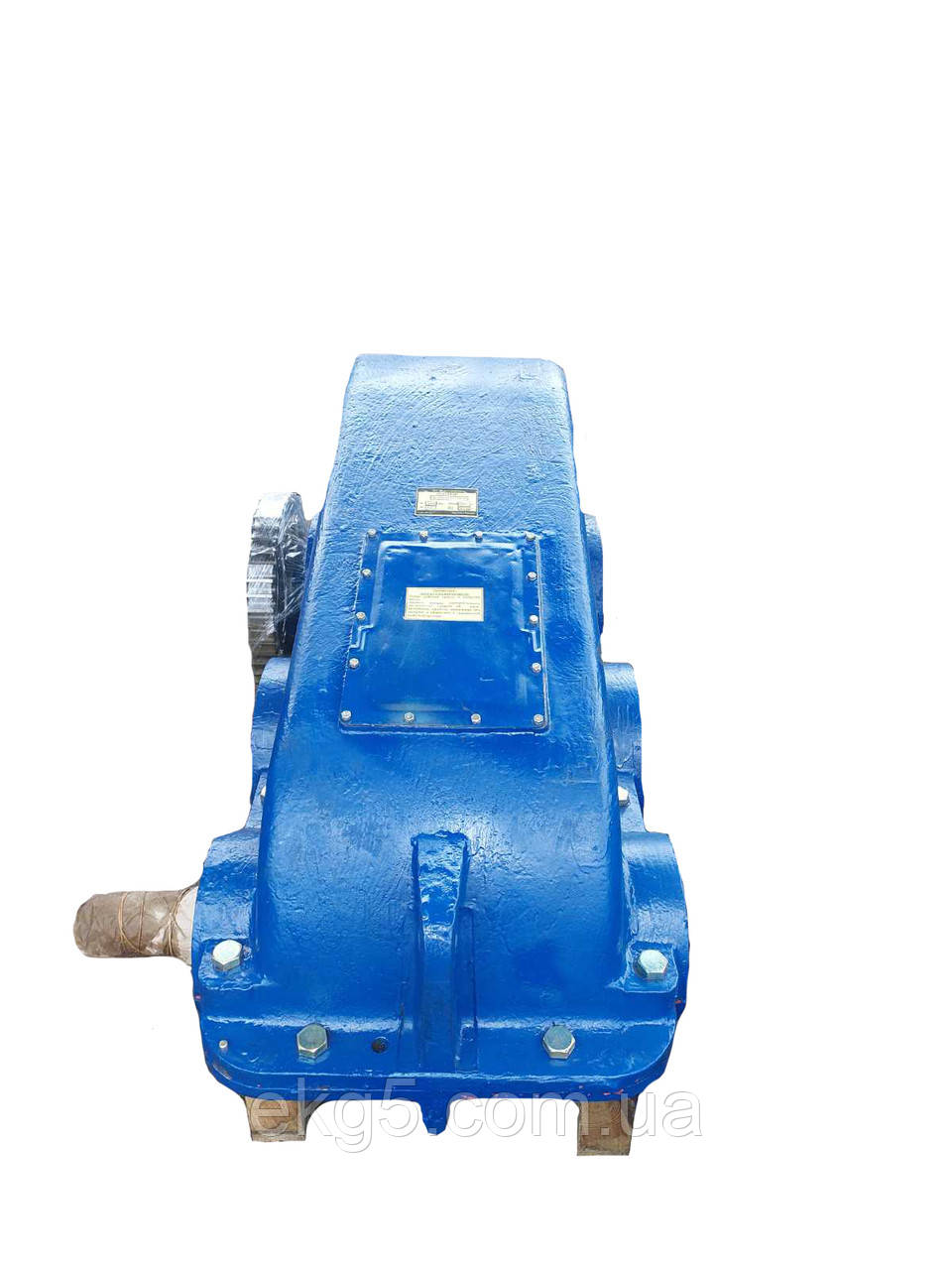

Редуктори зубчасті циліндричні двоступінчасті горизонтальні РМ-1000 служать для збільшення моментів, що крутять, і зменшення частоти обертання.
Приклад умовного позначення редуктора
РМ-1000-20-11-М-2-У1, РМ-1000-31,5-12-М-2-У1
Де: РМ - тип редуктора;
1000 - міжосьова відстань;
20, 31,5 - передавальне число;
11 і 12 - варіант виконання складання;
М - виконання кінця вихідного валу у вигляді частини зубчастої муфти;
2 - категорія точності;
У1 - кліматичне виконання.
Технічні характеристики редуктора РМ-1000
Редуктор РМ-1000
Передавальні числа 8, 10, 12,5, 16, 20, 22,4, 31,5, 40, 50
Маса (вага) редуктора, кг 2122
Габаритні розміри редуктора РМ-1000 (у схемі, що додається).
Редуктор Міжосьова відстань L L1 L2 l l1 l2 l3 l4 l5 l6 B B1 B2 H H1 h
awc aw1
РМ-1000 1000 600 1896 550 595,5 1350 870 350 250 639 645 200 660 590 660 965 400
Розміри та діаметр вхідного валу РМ-1000 (у схемі, що додається).
Редуктор d1 d2 d3 d4 l1 l2 b h t
РМ-1000 90 83,75 М64*4 130 170 130 22 14 9
Размеры и диаметр входного вала РМ-1000 (в прилагаемой схеме).
Редуктор | d1 | d2 | d3 | d4 | l1 | l2 | b | h | t |
РМ-1000 | 90 | 83,75 | М64*4 | 130 | 170 | 130 | 22 | 14 | 9 |
Размеры и диаметр выходного вала РМ-1000 (в прилагаемой схеме).
Редуктор | d | d1 | b | l | t |
РМ-1000 | 130m6 | 170 | 36 | 200 | 162 |
Варианты сборки редуктора РМ-1000 (в прилагаемой схеме).
Объем заливаемого масла редуктора РМ-1000 — 55 л
Для струйной смазки применять масло И50А или И70А.
