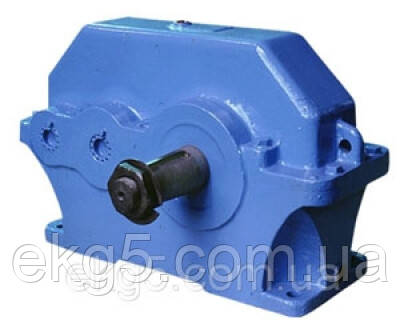

Редуктор Ц2У-200-40-12

\n /n Редуктори циліндричні двоступеневі горизонтальні загальноохайно-будівельного застосування 1Ц2У-200 призначені для збільшення крутного моменту через перетворення швидкості обертання на силу тобто (повернення первинного вала, завдяки набору шестерень перетворює силу на вихідному валу редуктора  зі зниженням швидкості). /nСкорість вихідного вала підбирається передаванням редуктора, а також швидкістю обертання електродвигуна, не рекомендується встановлювати ел. двигун понад 1500 обертів за хвилину. \nВаріанти написання: Ц2У, 1Ц2У, \n \nУмовне позначення редуктора двоступеневого циліндричного  під час замовлення: Редуктор 1Ц2У-200 - 40 - 12 - В1, показує, що тип редуктора — 1Ц2У, міжосьова відстань якого 200, передавальна кількість редуктора 40, варіант збирання 12,  а кліматичне виконання — У1. \n \nУмови застосування редукторів 1Ц2У-200: \n

\n
• навантаження постійне та змінне одного напрямку та реверсивне;
\n
• робота тривала або з періодичними зупинками;
\n
• обертання валів у будь-який бік;
\n
• частота обертання вхідного вала не має перевищувати 1800 об/хв;
\n
• атмосфера типів I і II за ГОСТ 15150-69 у разі запиленості повітря не більш ніж 10 мг/.м3;
\n
• кліматичні виконання У, Т (для категорії розміщення 1...3) і кліматичні виготовлення УХЛ та О (для категорій розміщення 4) за ГОСТ 15150-69.
\n

"n При підбору редуктора порадьтеся з фахівцями, від правильного добору залежить тривалість експлуатації цього виробу! \n \nТехнічні характеристики редуктора: \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Тип	Номінальне \n \nпередавальне \n /nчило	Номінальний \n \nкрутний \n /nмомент, Нм	Номінальна радіальна \n \n Навантаження на валу, Н		Маса \n /nне більш ніж \n \nкг	ККД
			Швидкісний	Тихохідний
Ц2У 200 \n \n	8; 10; 12,5; \n \n16; 20; 25; \n \n31,5; 40	2500	2240	12500	170	0,97

\nГабаритні та приєднувальні розміри редуктора: \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Тип	Aw т	Aw б	A	B	B1	H	H1
	мм
1Ц2У-200 \n \nЦ2У-200	200	125	515	230	165	420	212

\n  \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Тип	h	L	L1	L2	L3	L4	L5	d
	мм
1Ц2У-200 \n \nЦ2У-200	30	670	580	165	236	212	280	24

\nПриєднувальні розміри конічних валів редуктора 1Ц2У-200: \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Вал	мм
	d	d1	I	I 1	b	t
Швидкохідний	30 мм	М20*1,5	80	58	5	15,55
Тихохідний	70 мм	М48*3,0	140	105	18	36,38

\nПриєднувальні розміри циліндричних валів редуктора 1Ц2У-200: \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Вал
	d	I	b	t
Швидкохідний	24	58	8	28
Тихохідний	60	105	18	69

\nПриєднувальні розміри тихохідного вала у формі зумбчастої напівмуфти: \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Редуктор	b	d	d1	d2	d3	L	I	I1	Зачеплення
									m	z
1Ц2У 200	25	210	100	80F8	105	192	10	50	5	40

\n  \n \n \n \nВаріанти складання редуктора Ц2У: \n \n \n \n
