Описание

ПП «ТЕХНО-МАРКЕТ» изготавливает и поставляет троллейные токоприемники ТК-11В и ТКН-11В для кранового и промышленного электрооборудования.

Токоприемник ТК-11В / ТКН-11В, также называемый крановым токосъёмником, предназначен для съёма электрического тока с жёстких троллеев и передачи электроэнергии к электрооборудованию передвижного механизма.

Аппараты данной серии применяются в системах троллейного токоподвода грузоподъёмных машин и другого промышленного оборудования.

Токоприемники изготавливаются в однополюсном исполнении. Предназначены для работы в сетях постоянного тока напряжением до 500 В и переменного тока частотой 50/60 Гц напряжением до 600 В.

Контроль качества осуществляется на каждом этапе производства.

Назначение токоприемников ТК-11В и ТКН-11В

Основная задача токосъёмника — обеспечение устойчивой электрической связи между неподвижной троллейной линией и движущимся электрооборудованием.

При перемещении механизма контактный башмак токоприемника взаимодействует с рабочей поверхностью жёсткого троллея и обеспечивает передачу электрического тока.

ТК-11В и ТКН-11В могут применяться в составе электрооборудования:

• мостовых кранов;

• козловых кранов;

• крановых тележек;

• грузоподъёмных механизмов;

• производственных крановых установок;

• металлургического оборудования;

• складского и перегрузочного оборудования;

• других механизмов с жёстким троллейным токоподводом.

ТЕХНИЧЕСКИЕ ДАННЫЕ

Типы и основные параметры токоприемников указаны в таблице:

Исполнения токоприемников

• ТК-11В-1М — токоприемник на номинальный ток 100 А (климатическое исполнение У2);

• ТК-11В-2М — токоприемник на номинальный ток 250 А (климатическое исполнение У2);

• ТКН-11В-1М — токоприемник на номинальный ток 100 А (климатическое исполнение У1);

• ТКН-11В-2М — токоприемник на номинальный ток 250 А (климатическое исполнение У1).

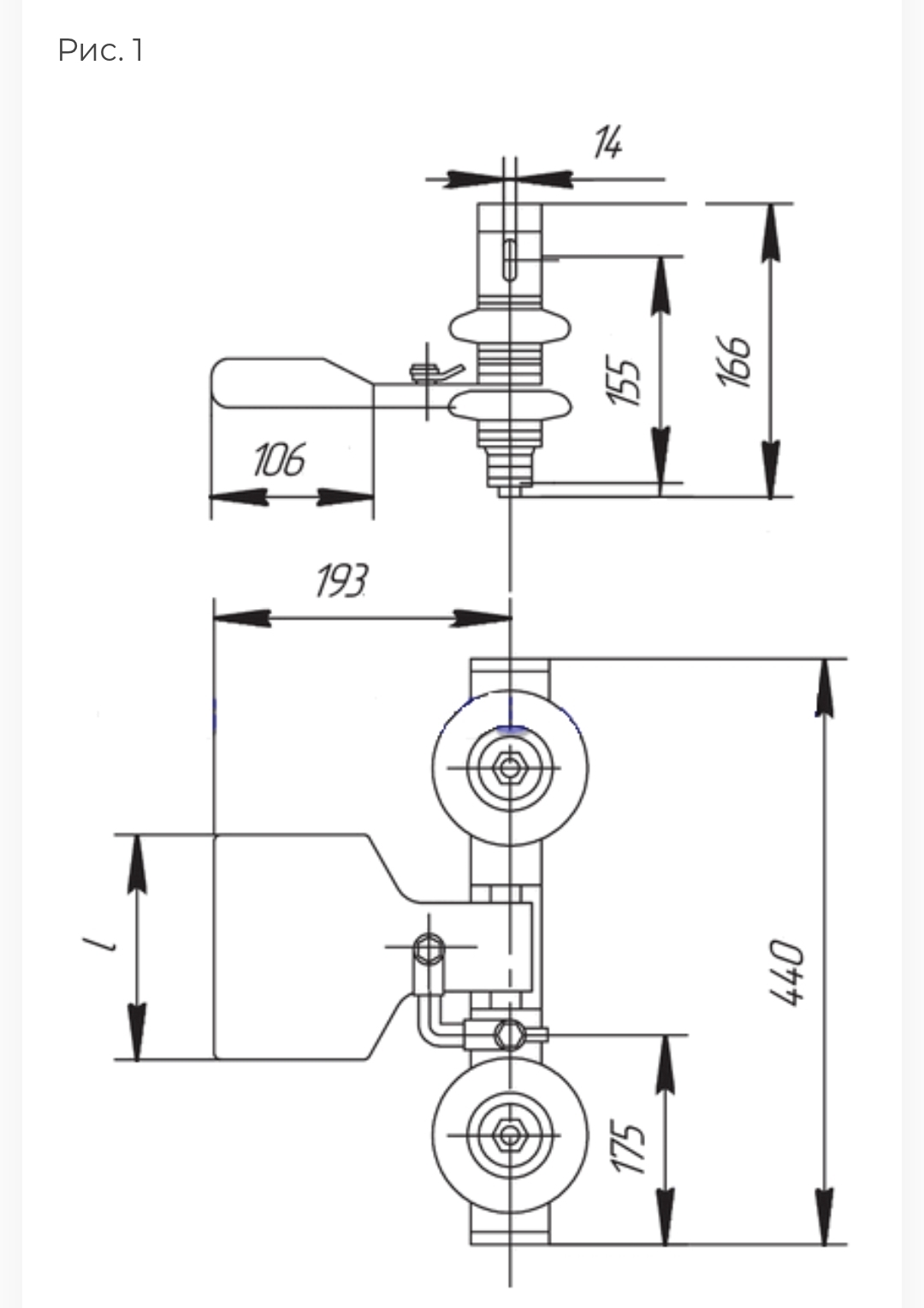

Габаритные, установочные и присоединительные размеры токоприемников ТК-11В, ТКН-11В:

Конструкция и принцип работы

Конструктивно троллейный токоприемник включает контактный токосъёмный башмак и кронштейн.

Токосъёмный башмак электрически изолирован от металлической конструкции, на которой устанавливается аппарат. В конструкции применяются изолирующие элементы, а электрическая связь башмака с кронштейном выполняется гибким медным соединением. К кронштейну при монтаже подключается токоподводящий кабель.

Принцип работы:

При движении крана или другого механизма токосъёмный башмак перемещается вдоль жёсткого троллея. Электрический ток проходит по цепи:

Жёсткий троллей → контактный башмак → гибкое токоведущее соединение → подключенный кабель → электрооборудование крана.

Устойчивость контакта имеет принципиальное значение: недостаточное контактное нажатие, перекос относительно троллея, загрязнение или значительный износ контактной поверхности могут стать причиной искрения, нагрева и нестабильного токосъёма.

Монтаж и подключение

Монтаж токоприемника должен выполняться квалифицированным электротехническим персоналом при полностью снятом напряжении.

Перед установкой необходимо проверить:

• комплектность аппарата и состояние токосъёмного башмака;

• целостность изоляторов и состояние гибкого медного соединения;

• надежность крепёжных элементов и состояние жёсткого троллея;

• соответствие токоприемника требуемому номинальному току и сечение подключаемого кабеля:

  • 1М (100 А): кабель сечением 25 мм²;

  • 2М (250 А): кабель сечением 95 мм².

После механической установки необходимо проверить положение контактного башмака относительно троллея и отсутствие заеданий во всём диапазоне перемещения оборудования.

При подключении особое внимание уделяется надежности контактных соединений, отсутствию натяжения гибкого соединения, электрической изоляции и защите кабеля от механических повреждений.

Проверка перед вводом в эксплуатацию

После установки выполняется механическая проверка токоприемника при отключенном напряжении:

• свободное перемещение;

• положение башмака;

• устойчивость контакта с троллеем;

• отсутствие перекосов;

• состояние изоляции и надежность крепления электрических соединений.

После этого выполняется пробная работа оборудования с контролем токосъёма, отсутствия чрезмерного искрения и перегрева.

Эксплуатация и техническое обслуживание

При эксплуатации ТК-11В и ТКН-11В необходимо регулярно контролировать состояние контактного узла. Механическая износостойкость серии составляет не менее 2,1 млн циклов при установленном режиме испытаний.

Регламент технического обслуживания включает:

• очистку аппарата от пыли и загрязнений;

• осмотр токосъёмного башмака и контроль степени его износа;

• проверку состояния поверхности троллея и изоляторов;

• осмотр гибких токоведущих соединений, кабеля и крепежа;

• контроль отсутствия следов перегрева и электрического подгорания.

Изношенные и поврежденные элементы необходимо своевременно заменять.

Возможные неисправности и способы устранения

Требования безопасности

Обслуживание, регулировка, очистка и замена деталей токоприемника должны производиться только после полного снятия напряжения с троллейной линии и принятия предусмотренных на предприятии мер против ошибочной подачи напряжения.

Не допускается эксплуатация аппарата:

• с поврежденными изоляторами;

• с оголенными или поврежденными токоведущими соединениями;

• при ненадежном креплении;

• при выраженном перегреве или чрезмерном искрении;

• при критическом износе контактного башмака.

Транспортировка и хранение

Токоприемники ТК-11В и ТКН-11В транспортируются автомобильным, железнодорожным и другим транспортом при условии защиты изделий от механических повреждений и атмосферных воздействий.

Хранить токоприемники рекомендуется в сухом закрытом помещении. При хранении необходимо обеспечить защиту от атмосферных осадков, конденсата, агрессивных сред, механических ударов и загрязнения контактных поверхностей. Перед установкой изделия после длительного хранения проводится внешний осмотр.

Производство и контроль качества

ПП «ТЕХНО-МАРКЕТ» производит троллейные токоприемники и комплектующие для кранового электрооборудования.

При изготовлении ТК-11В и ТКН-11В выполняется:

• входной контроль материалов и комплектующих;

• контроль механических деталей и токоведущих элементов;

• контроль изоляционных деталей и качества сборки;

• проверка геометрии и электрических соединений;

• окончательная приемка изделия перед отгрузкой.

Запасные части и поставка

По согласованию возможна поставка комплектующих для ремонта и обслуживания троллейных токоприемников (в том числе контактных элементов и других деталей токосъёмного узла). При заказе запасных частей рекомендуется указывать полное обозначение аппарата.

ПП «ТЕХНО-МАРКЕТ» осуществляет производство и поставку троллейных токоприемников ТК-11В-1М, ТК-11В-2М, ТКН-11В-1М и ТКН-11В-2М по Украине и на экспорт. При заказе укажите тип токоприемника, номинальный ток, требуемое исполнение и количество.
