Магнітний підсилювач ПДД 1,5 (запчастини до екскаватора ЕКГ-5)

Блок трифазних магнітних підсилювачів ПДД-1,5 В з виходом на постійному струмі призначений для керування збудження генератора в системі Г-Д кар'єрних екскаваторів ЕКГ-4,6Б, ЕКГ-5А.

Магнітний підсилювач ПДД 1,5 виготовляється у відкритому виконанні та призначений для встановлення в дросельній панелі комплектного пристрою ПГА-4402-42М1.

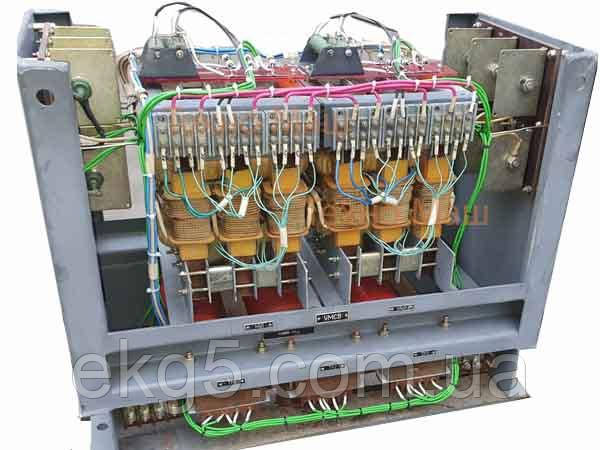

Магнітний підсилювач ПДД 1,5 складається з трьох однофазних понижувальних трансформаторів ТНА-75 ТР1, ТР2 і ТР3 загальною потужністю 3,9 кВА, двох трифазних магнітних підсилювачів УМ3П 25.25 А1 МУ1 і МУ2, двох блоків із діодами БД1 і БД2 і двох блоків зміщення БС1 і БС2. Усі вузли та деталі розміщені в металевому каркасі.

Трансформатори ТНА-75 мають по дві вторинні обмотки, з'єднані в зірку, кожна з яких живить магнітний підсилювач УМ3П 25.25 А1 МУ1 і МУ2. У ланцюзі навантажних обмоток підсилювачів входять діоди БД1 і БД2. Блоки зміщення БС1 і БС2, що живлять обмотування зміщення 3Н-3К підсилювачів, під'єднані до діодів. Установлення необхідних струмів зміщення відбувається за допомогою резисторів 12СК і 13СУ. Однойменні обмотки керування обох магнітних підсилювачів входять зустрічно послідовно.

Блок магнітних підсилювачів ПДД-1,5В має два виходи на постійному струмі — «Вихід 1» і «Вихід 2». Якщо немає струму керування струмом виходу кожного підсилювача, встановлюється рівною половині свого номінального значення, що досягається відповідним встановленням величин регульованих резисторів блоків зміщення БС1 і БС2.

У разі збільшення струму в одній із ланцюга керування один підсилювач розмагнічується, а інший насичується; у разі зміни полярності струму керування змінюється стан підсилювачів.

Технічні характеристики блока магнітних підсилювачів ПДД-1,5 В
