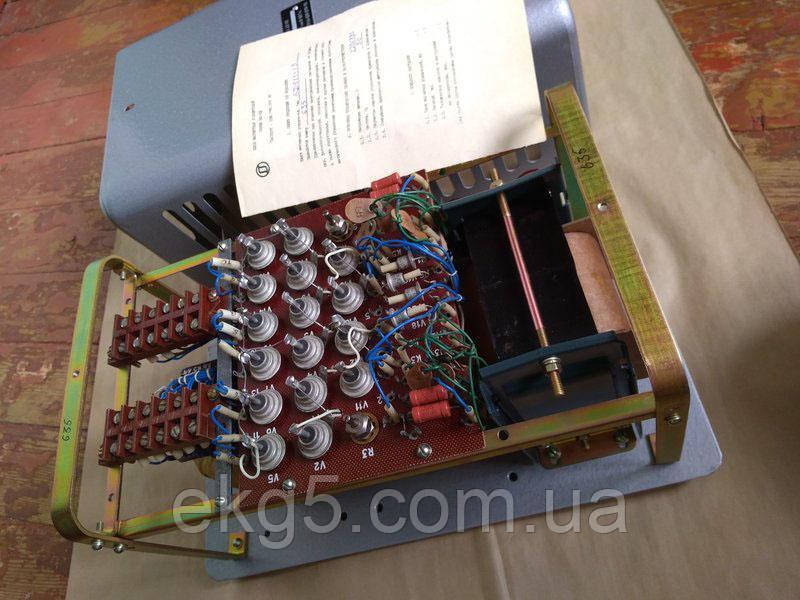

Блок магнітних підсилювачів БД.511.13

Блок магнітних підсилювачів БД.511.13 призначений для використання як проміжні каскади посилення з більш потужними магнітними підсилювачами серій УМ3П у різних схемах електроприводів екскаваторів.

Блок є комплектним пристроєм, що включає магнітні підсилювачі, виконані на тороїдальних магнітопроводах, трансформатори, діоди, конденсатори та резистори.

Усі вузли блоку змонтовані на металевій панелі та закриті металевим кожухом, що має вентиляційні отвори (жалюзі) та паз для введення дротів зовнішнього монтажу. До металевої панелі приварений косинець, призначений для заземлення блоків. Усередині кожуха встановлені вивідні клемники для зовнішнього під'єднання всіх ланцюгів.

В основу роботи блоку покладено принцип дії магнітних підсилювачів із самонасиченням.

Умови експлуатації блоків БД.511.13.У3

Блоки призначені для експлуатації за таких умов:

• Висота над рівнем моря: не більше 2000 м.

• Температура навколишнього середовища:

  • для помірного клімату: від -20°С до +35°С;

  • для тропічного клімату: від -20°С до +45°С.

• Відносна вологість навколишнього середовища: не більше 80% при +20°С і не більше 50% при верхньому значенні температури навколишнього середовища.

• Вібраційні навантаження: у діапазоні частот від 1 до 35 Гц із максимальним прискоренням до $0,5g$; ударні навантаження повинні бути відсутні.

• Робоче положення блоків: вертикальне або горизонтальне.

• Напруга живильної мережі: 220 В, із допустимим відхиленням:

  • короткочасним: на ±10%;

  • тривалим: на ±5% від номінального значення.

Технічні характеристики блоку БД.511.13.У3

Принцип роботи блоку

Робота блоку заснована на принципі магнітного посилення із самонасиченням магнітопроводів. Блок призначений для формування та посилення керуючих сигналів у схемах електроприводів кар'єрних екскаваторів, забезпечуючи стабільну роботу виконавчих механізмів та високу надійність системи керування.

Область застосування

Блок магнітних підсилювачів БД.511.13.У3 застосовується в системах керування:

• екскаваторів ЕШ-10/70;

• екскаваторів ЕШ-6/45;

• промислового електрообладнання;

• систем автоматичного керування електроприводами;

• шаф керування постійного та змінного струму.

Комплектація блоку

До складу блоку входять:

• магнітні підсилювачі;

• тороїдальні магнітопроводи;

• силові трансформатори;

• діоди;

• конденсатори;

• резистори;

• клемні колодки;

• металева монтажна панель;

• захисний металевий кожух із вентиляційними жалюзі.

Установка блоку БД.511.13.У3

Монтаж блоку виконується кваліфікованим персоналом відповідно до схеми електричних з'єднань.

Перед установкою необхідно:

1. Перевірити комплектність виробу.

2. Виконати зовнішній огляд.

3. Перевірити стан клемних з'єднань.

4. Перевірити надійність заземлення.

5. Переконатися у відсутності механічних пошкоджень.

Допускається вертикальна або горизонтальна установка блоку.

Експлуатація та технічне обслуговування

При експлуатації рекомендується:

• виключити ударні навантаження;

• дотримуватися допустимих кліматичних умов;

• контролювати надійність електричних з'єднань;

• періодично очищати вентиляційні отвори від пилу;

• не допускати перегріву блоку;

• використовувати виріб лише за призначенням.

Під час планового технічного обслуговування рекомендується виконувати:

• очищення внутрішніх поверхонь від пилу;

• перевірку стану магнітопроводів;

• контроль кріплення елементів;

• перевірку електричних з'єднань та підтяжку контактів;

• перевірку опору ізоляції;

• контроль роботи блоку після завершення обслуговування.

Транспортування та зберігання

Транспортування:

Блок магнітних підсилювачів допускається транспортувати автомобільним, залізничним та морським транспортом при дотриманні вимог щодо захисту виробу від механічних пошкоджень, вологи та атмосферних опадів.

Зберігання:

Хранение блоку має здійснюватися:

• у закритих сухих приміщеннях;

• за відсутності агресивних парів та газів;

• із захистом від прямого потрапляння вологи;

• при дотриманні температурних умов, передбачених паспортом.

Контроль якості від ПП «ТЕХНО-МАРКЕТ»

ПП «ТЕХНО-МАРКЕТ» здійснює повний цикл перевірки виробу:

✔ вхідний контроль комплектуючих;

✔ контроль якості збирання;

✔ перевірку електричних параметрів;

✔ випробування виробу перед відвантаженням;

✔ контроль комплектності поставки.
