Агрегат електронасосний (насос) НМШ 8-25-6,3/2,5

Купити Агрегат електронасосний НМШ 8-25-6,3/2,5

Шестерні насоси типу Ш, НМШ, НМШФ, НМШГ і агрегати електронасосні на їхній основі призначені для перекачування нафтопродуктів (олія, олія ОМТІ, Вода, мазут) та інших рідин, що мають змащувальну здатність (магнітного лаку, фарб),  зокрема й легкозастигальних (бітум, пек, рубракс тощо — насоси НМШГ з обігріванням) без механічних домішок і не викликають корозії робочих органів насоса.

В'язкість рідини, що перекачується  - от 0,018・10^-4 до 35,00・10^-4 м²/с (1,08...470 °C) температурою до +70 °C (для деяких насосів — до 220 °C). Нижня межа в'язкості обмежується змащувальною здатністю рідини, що перекачується, верхній  — потужністю електродвигуна та всмоктувальною здатністю насоса.

Насоси й агрегати належать до виробів типу 1 (відновлювані) за ГОСТ 27.003-9.

Насоси й агрегати випускаються в кліматичному виконанні У, категорії розміщення 2, 3 або Т2, Т5 за ГОСТ 15150-69.

На замовлення споживача насоси можуть постачатися у виконанні для експлуатації в вибухонебезпечних і пожежобезпечних виробництвах у зонах класів В-1а, В-1б, В-1г, В-II за ПУЕ.

КОНСТРУКЦИЯ

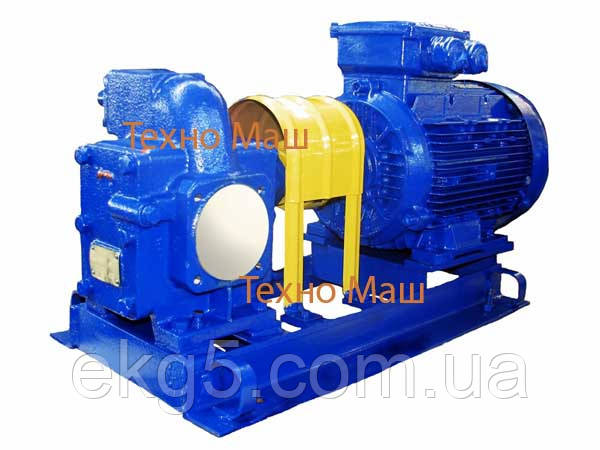

Електронасосний агрегат складається зі шестерного насоса  і електродвигуна, які змонтовані:

- для насосів Ш, НМШ, НМШГ — на загальній плиті (рамі) та муфти, захищеній кожухом;

— для насосів НМШФ — за допомогою ліхтаря (зварного або литого) та муфти.

За принципом дії шестеренний насос — об'ємний. Під час обертання провідного та відового роторів на стороні входу створюється розрідження, унаслідок чого рідина під тиском атмосфери заповнює западини між зубами та в них переміщається з боку входу на бік виходу. На виході під час зачеплення зубів відбувається вичавлювання рідини в систему.

Насос складається з таких основних деталей і вузлів: робочого механізму, корпусу з кришкою задньої та стійкої, запобіжного та розвантажувального клапанів, торцевого ущільнення.

Залежно від умов експлуатації та відповідно до вимог замовника шестерні насоси можуть комплектуватися такими типами торцевих ущільнень:

• одинарне торцеве ущільнення (позначення Т);
• одинарне торцеве ущільнення з допоміжним ущільненням (позначення ТВ);
• подвійне торцеве ущільнення (позначення ТД);
• подвійне торцеве ущільнення тандем (позначення ТТ);

Торцеве ущільнення може бути як імпортного, так і власного виробництва. На вимогу замовника можливе сальникове набиття (максимально допустимий тиск середовища 2,0 МПа (20 кгс/см)²), для олії ОМТІ не постачається).

Робочий механізм складається з двох роторів — провідного та відового та втулок (підшипників ковзання).

З торців корпус закривається кришкою задньою і стійкою. Для насоса НМШГ із торців корпус закривається передньою й задньою кришкою.

ЗАСТОСУВАННЯ

• призначені для перекачування нафтопродуктів (мінеральні олії, мазут) та ін. з в'язкістю від 1,08 до 470 °Cу) на підприємствах нафтопродукції
• на підприємствах теплопостачання для подавання топічного мазута в котельних установках
• для розвантаження/перевалки нафтопродуктів на транспортувальних терміналах
• для забезпечення подавання змащувальних рідин у системи змащення високонавантажених машин і механізмів (турбіни, прокатні стани тощо)
• у стаціонарних установках на асфальтобетонних заводах і пересувних бітумовозах (насос НМШГ 120-10 — аналог ДС-125)

ОСОБЕННОСТИ/ПРЕИМУЩЕСТВА

• простота конструкції забезпечує його високу надійність.
• високий ККД досягається завдяки застосуванню гідропідтискача для адаптації проміжків
• насоси практично не вимагають техобслуговування
• компактні розміри насосів дають змогу використовувати їх в обмеженому просторі.

ВУСОВАНЕ ОГЛЯДНЕННЯ

Агрегат НМШ5-25-4,0/25Б-ТВ3-Р1-Б1-5,5-Е У2 ТУ 26-06-1529-88, де:

• Агрегат — тип обладнання
• НМШ5-25 — типорозмір насоса:
• НМШ — насос оливний шестерний;
• 4,0 — подавання насоса в агрегаті, м3/год
• 25 — найбільший тиск насоса в агрегаті в кгс/см2;
• Б — матеріал корпусних деталей:
  • Б – бронза;
  • без позначення — чавун;
• ТБ — тип ущільнення:
  • Т – одинарне торцеве ущільнення;
  • ТВ — одинарне торцеве ущільнення з
  • допоміжним ущільненням;
  • ТД — подвійне торцеве ущільнення*;
  • ТТ — подвійне торцеве ущільнення тандем*;
  • С — сальникове ущільнення;
• 3 — виробник ущільнення:
  • 1 — АО «ГМС Лівгідромаш»;
  • 2 – ТОВ «Іг Бургманн»;
  • 3 – ЗАО НПО «УНІХИМТЕК»;
  • 4 – ТРЕМ Інжиніринг;
  • 5 — ТОВ «НКП ГЕРМЕТИКА»
  • 6 — ТОВ «Джон Крейн Русс»
  • 7 — ТОВ «АЕСИЛ Рус»
  • 8 — НКП «МегаТехКом»
• Р1 — матеріал гумотехнічних виробів (РТИ):
  • Р1 — ІРП-3826;
  • Р2 — ІРП-1314;
  • Р3-СБ-26 (прокладки — KLINGERSIL C-4430);
  • Р4 — інші марки гуми;
• Б1 — виготовлення втулок (підшипників ковзання):
  • Б1 — бронза О5Ц5С5;
  • Б2 — бронза О5С25;
  • Ф-алюміній із металофторопластовою вкладкою;
  • Гр — матеріал на основі вуглепографіту;
  • Ю – сплав В96Ц1Т1;
• 5,5 потужність комплектувального двигуна, кВт;
• Е — виготовлення насоса:
  • Е — вибухово-пожежобезпечне вироблення насоса,
  • без позначення — загальнопромислове виконання **;
• У - кліматичне виконання за ГОСТом 15150;
• 2 - категорія розміщення за ГОСТ 15150-69;
• ТУ26-06-1529-88 — позначення технічних умов на постачання

Усоловні позначення, прийняті на графічних характеристиках оливного насоса:

Q — подавання, м3/год;

Р — тиск насоса в агрегаті, кгс/см2;

N — потужність насоса, кВт;

n — частота обертання, об/хв;

 — ККД, %;

— вакууметична висота всмоктування, м.

ОСНОВНА ХАРАКТЕРИСТИКА

ГІДРАВИЧНА ХАРАКТЕРИСТИКА

ДОДАТКОВО
