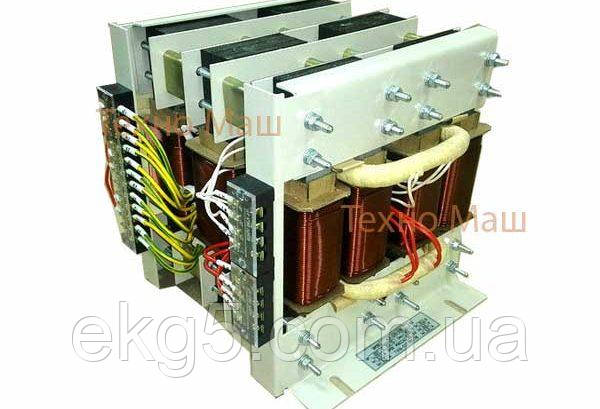

Магнітний підсилювач УМ3П-1,6

Трифазний магнітний підсилювач УМ3П-1,6 застосовується для зміни величини та напрямку струмів у незалежному обмотуванні збудження генератора на екскаваторі.

Трифазні схеми вмикання магнітних підсилювачів застосовуються для створення підсилювачів великої потужності, призначених як силові магнітні підсилювачі з випрямленим струмом навантаження. У разі живлення обмоток незалежного збудження генераторів від силових магнітних підсилювачів великої потужності потрібно, щоб випрямлений струм на виході підсилювачеві мав за можливістю меншу пульсацію. Цієї вимоги відповідають трифазні силові магнітні підсилювачі. Крім того, трифазні схеми увімкнення магнітних підсилювачів, маючи малу величину пульсації, а отже, і велику постійну складову пульсувальну струму, мають великий коефіцієнт посилення й менші габарити, порівнюючи з однофазними.

Трифазний магнітний підсилювач із навантаженням на постійному струмі виконується через мостову схему Ларіона (мал.1). До навантаження в цьому разі підводиться випрямлена напруга із шестифазними пульсаціями. Цю схему трифазного магнітного підсилювача зазвичай заведено називати схемою з винесеним зворотним зв'язком за струмом, оскільки в ній одна група випрямлячів В1-В6 слугу тільки для створення внутрішнього зворотного позитивного зв'язку, а інша В7-В12 у мосту — для випрямлячів.

Трифазна схема увімкнення магнітних підсилювачів (УМЗП) збирається з трьох однофазних підсилювачів. Такий магнітний підсилювач складається із шести магнітопроводів, на яких розташовані робочі обмотки. Обмотки керування охоплюють усі шість осердь підсилювачів (обмотування Wупр на рис.1).

Рис.1

Основні технічні характеристики
підсилювача магнітного УМ3П-1,6-127-50Д У3
