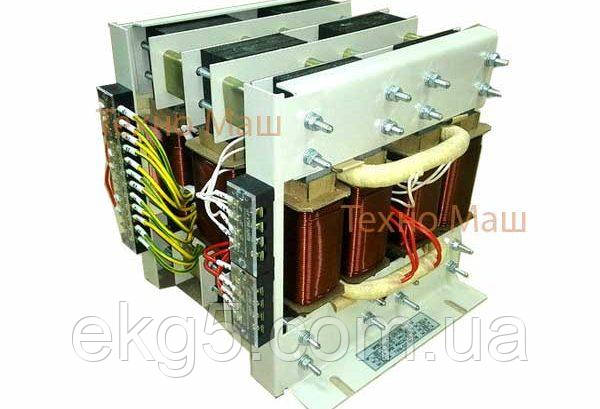

Трифазний магнітний підсилювач УМЗП-4,0 застосовується для зміни величини та напрямку струмів у незалежному обмотуванні збудження генератора на крокових екскаваторах ЕШ-10/70А і ЕШ-6/45 у приводі підйому.
Трифазний застосовується для зміни величини та напрямку струмів у незалежному обмотуванні збудження генератора на екскаваторі.
Трифазні схеми вмикання магнітних підсилювачів застосовуються для створення підсилювачів великої потужності, призначених як силові магнітні підсилювачі з випрямленим струмом навантаження. У разі живлення обмоток незалежного збудження генераторів від силових магнітних підсилювачів великої потужності потрібно, щоб випрямлений струм на виході підсилювачеві мав за можливістю меншу пульсацію. Цьому приводу відповідають трифазні силові магнітні підсилювачі УМЗП-4,0. Крім того, трифазні схеми увімкнення магнітних підсилювачів, маючи малу величину пульсації, а отже, і велику постійну складову пульсувальну струму, мають великий коефіцієнт посилення й менші габарити, порівнюючи з однофазними.
Трифазний магнітний підсилювач із навантаженням на постійному струмі виконується через мостову схему Ларіона (мал.1). До навантаження в цьому разі підводиться випрямлена напруга із шестифазними пульсаціями. Цю схему трифазного магнітного підсилювача зазвичай заведено називати схемою з винесеним зворотним зв'язком за струмом, оскільки в ній одна група випрямлячів В1-В6 слугу тільки для створення внутрішнього зворотного позитивного зв'язку, а інша В7-В12 у мосту — для випрямлячів.
Трифазна схема увімкнення магнітних підсилювачів (УМЗП) збирається з трьох однофазних підсилювачів. Такий магнітний підсилювач складається із шести магнітопроводів, на яких розташовані робочі обмотки. Обмотки керування охоплюють усі шість осердь підсилювачів (обмотування Wупр на рис.1).
Основні технічні характеристики підсилювача магнітного типу УМ3П-4,0
Найменування параметрів |
Показники |
1. Дані ланцюга навантаження: |
|
а) номінальна напруга живлення лінійна (ефективне значення), В | 127 |
б) Частота, Гц | 50 |
в) номінальний струм навантаження (ефективне значення), А | 19,2 |
г) мінімальний струм навантаження (ефективне значення), А, не більш ніж | 1,1 |
д) номінальна напруга на виході підсилювача лінійна (ефективне значення), В, не менш ніж | 100 |
2. Ці обмотки керування: |
|
а) номінальний струм (середнє значення), А Н1-К1 Н2-К2 Н3-К3 Н4-К4 |
2,5 0,25 0,25 0,25 |
б) Тривалий струм (середнє значення), А Н1-К1 Н2-К2 Н3-К3 Н4-К4 |
5,0 0,5 0,5 0,5 |
в) опір за 20 °C, Ом, не більш ніж Н1-К1 Н2-К2 Н3-К3 Н4-К4 |
0,15 15 15 15 |
