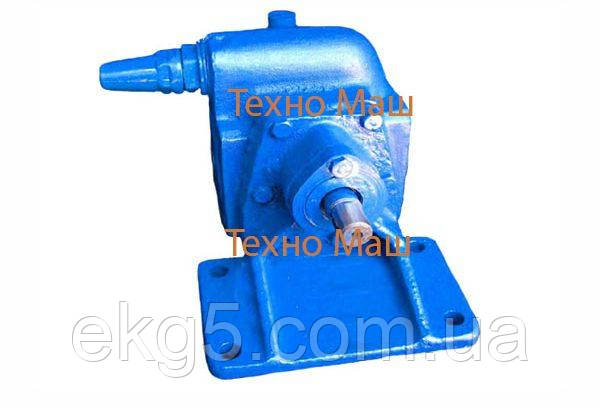

Купити Насос НМШ 8-25-6,3/2,5
КОНСТРУКЦИЯ
Конструктивно олійні насоси являють собою об'ємні насоси. Роль робочого органа відіграють шестерні. Під час обертання шестерень на стороні всмоктування створюється розрідження, і рідина під перепадом тиску (атмосферний і на всмоктування насоса) заповнює порожнини між зубами, переміщається в бік нагнітання й витісняється в нагнітальний патрубок.
РІЗНА РІДКІСТЬ
В'язкість рідини, що перекачується від 0,018 10-4 до 22,00 10-4 м2/с (1,08:300 °C) температурою до +70 °C (за запитом замовника можливе виготовлення до 150 °C, необхідно обмовити під час замовлення). Нижня межа в'язкості обмежується змащувальною здатністю перекачуваної рідини, верхня — потужністю електродвигуна та всмоктувальною здатністю оливного насоса.
УСОВАНІ ОБОЗНАЧЕННЯ
Наприклад: НМШФ 0,6-25-0,25/25Ю-3 ОМ2 ТУ26-06-1558-89
Ш — шестерний насос
НМШ — насос оливний шестерень на лапах
НМШФ — насос оливний шестерний фланцевий
НМШГ — насос оливний шестерень з обігрівом (охолодження) корпусу
0,6 — подавання насоса в літрах на 100 обертів
25 — найбільший тиск насоса, кгс/см2
0,25 — подавання насоса в агрегаті, м3/год
25 — тиск на виході з насоса в агрегаті, кгс/см2
Ю — умовне позначення матеріалу проточної частини насоса
без позначення — чавун
Б - бронза
Ю — алюміній і його сплави
К — неіржавка сталь
3 — виготовлення двигуна (морське)
ТУ 26-06-1558-89 — позначення технічних умов
Усоловні позначення, прийняті на графічних характеристиках оливного насоса:
Q — подавання, м3/год;
Р — тиск насоса в агрегаті, кгс/см2;
N — потужність насоса, кВт;
n — частота обертання, об/хв;
— ККД, %;
— вакууметична висота всмоктування, м.
ОСНОВНА ХАРАКТЕРИСТИКА
Подача, м3/год | 6.3 |
Тиск насоса, кгс/см2 | 2.5 |
Частота обертання, об/хв | 1450 |
Потужність двигуна, кВт | 1.5-3 |
ГІДРАВИЧНА ХАРАКТЕРИСТИКА
Вакууметрична висота всмоктування, м | 5 |
ГАБАРИТЫ
Маса агрегату, кг | Маса насоса, кг |
142,5 | 17 |
ДОДАТКОВО
ККД насоса в агрегаті, %, не менш ніж | 50 |
Подавання, м3/год, не менш ніж | 6.3 |
Тиск на виході з насоса, кгс/см2 не більш ніж | 2.5 |
Тиск повного перепуску, кгс/см2 | 5.5 |
Кінематична в'язкість рідини, що перекачується, мм2/с (сСт), не менш ніж | 1.8 |
Потужність споживана насосом (макс.), кВт | 1.1 |
Частота обертання, об/хв | 1450 |
ККД, % | 50 |
Температура перекач. середовища, °C, не більш ніж | 70; 100; 150 |
Тип конструкції насоса | шестерні |
Сфера застосування | перекачування нафти, нафтопродуктів, нафтопродуктів, нафтопродихію |
Перекачувальне середовище | Вода, мазут, олія, високов'язкі середовища |
- Ціна: Ціну уточнюйте
