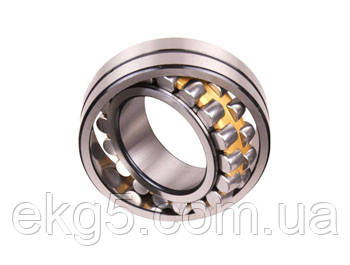

Купити підшипник 3532 22232 — роликовий радіальний сферичний дворядний підшипник. Ця конструкція має найбільшу вантажопідіймальність за аналогічних розмірів і дає змогу сприймати несоосість, тобто витримувати перекос вала. Основне, що сприймається, — радіальне, осьове — до 20% від невикористовуваного радіального. Зазвичай має канавку та отвори для змащення на зовнішньому кільці та масивний латунний сепаратор. У виготовленні з конічним внутрішнім отвором кріпиться на валу за допомогою стяжної або закріплювальної втулки. Застосування підшипника у вібростійкому виконанні у важких умовах роботи збільшує термін експлуатації вузла 1,5-2 рази.
Будова:Підшипник складається з двох обойм (внутрішня та зовнішня) і тіл коченя (сферичних роликів), з'єднаних за допомогою сепаратора.
Особливості:Матеріал сепаратора — латунь
Розміри та характеристики
Позначення ГОСТ 520-2011 (5721-75) | 3532 |
Позначення ISO DIN 635-2 | 22232 |
Зовнішній діаметр мм D | 290 |
Внутрішній діаметр мм d | 160 |
Ширина мм B | 80 |
Вага кг | 23.10 |
Вантажність статична кH | 1270.00 |
Вантажність динамічна кH | 863.00 |
Номінальна частота обертання під час пластичного змащення об./хв | 1000 |
Номінальна частота обертання під час рідкого змащення об/хв | 1400 |
Розміри ролика мм | 34х29.198 |
Кількість роликів шт. | 36 |
Марка стали | ШХ-15 |
Додаткові позначення
NTN | SNR | FAG | SKF | NSK | ГПЗ | |
Поліамідний сепаратор | T2 | EG15 | TVPB | P, TN, TN9 | H | Е |
Сталевий сепаратор | J | EA, A | F, J | C, CC, EC, ECC, E, | C, CD, EA, J | - |
Латунний сепаратор | L1 | EM, MB | M, MA, MB | CA, CAC, ECA, ECAC | M, MB, CAM | Л |
Підвищена вантажність | Ultage | E, Ultage | E1, X-life | E, Explorer | HPS | - |
Змінений внутрішній проміжок | C2, C3 | C2, C3 | C2, C3 | C2, C3 | C2, C3 | 30, 80 |
Конічний отвір під втулку | K, K30 | K, K30 | K, K30 | K, K30 | K, K30 | - |
Змащувальна канавка та отвори | D1 | B33 | W33 | W33 | E4, W33 | Н |
Вібростійке вироблення | UAVS1, UAVS2 | F800, F801 | T41A, T41D | A15, VA405 | U15VS, VB | НК5, АМНК5 |
Найважливішою особливістю підшипників цієї конструкції є тип посадкового отвору. На це треба звертати увагу насамперед — він може бути циліндричним (на кресленні зліва) або конічним (праворуч), під втулку H2318 (посадковий отвір буде 80 мм). Якщо перший варіант у маркуванні не відбивається, то другий — завжди вказується додатковим позначенням K у буквеній частині.
Важливою особливістю підшипників кочення є також група радіального проміжку. Якщо зазначено С3 або C4 — проміжок збільшений («прослаблені»), такі модифікації використовуються в вузлах із високою температурою (зазор потрібен, оскільки сталь розширюється і збільшується тертя). Якщо звичайні у вас «горять», є сенс купити та поставити на проб виробу зі збільшеним проміжком.
Купити підшипник 3532 (22232) можна в нашому магазині, оформивши замовлення або зателефонувавши менеджеру.
Ціну уточнюйте.
