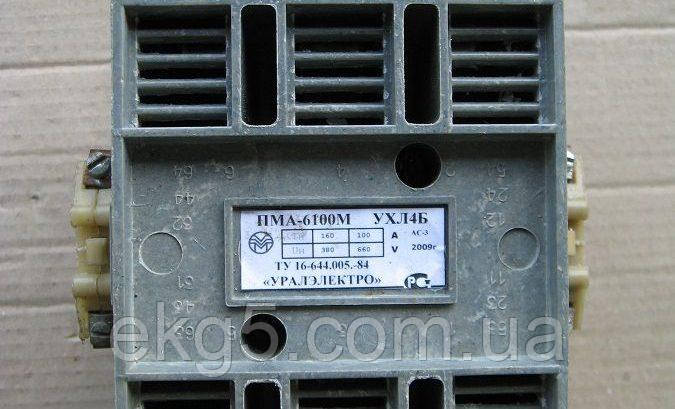

Пускатель ПМА-6100

Пускач ПМА призначений для зупинки, пуску, реверсування трифазних асинхронних низьковольтних електродвигунів змінного струму.

Пускателі електромагнітні ПМА призначені для застосування в стаціонарних установках для дистанційного пуску безпосереднім під'єднанням до мережі, зупинки та реверсування трифазних асинхронних електродвигунів із короткозамкнутим ротором змінного напруги 660 В частоти 50 і 60 Гц.

За наявності триполюсних теплових реле серій РТТ і PTL-пускачі здійснюють захист керованих електродвигунів від перевантажень неприпустимої тривалості та від струмів, що виникають під час обривання однієї з фаз.

Публіки придатні для роботи в системах керування із застосуванням мікропроцесорної техніки під час шунтування, що вмикає котушки, перешкодопоглинальним пристроєм або під час тиристорного керування.

Структура умовного позначення магнітних пускників серії ПМА

ПМА — XXХ Х Х Х У3Х

Х — величина пускачів залежно від номінального струму;
3 — 40А;
4 — 63А;
5 — 100А;
6 — 160А;

Х — виконання пускачів за призначенням і наявності теплового реле;
1 —нереверсивний без теплового реле;
2 — неерерсивний із тепловим реле;
3 — реверсивні без теплового реле з електричним блокуванням;
4 — реверсивні з тепловим реле з електричним блокуванням;
5 — реверсивні без теплового реле з електричним і механічним блокуванням;
6 — реверсивні з тепловим реле з електричним і механічним блокуванням;
7 —нереверсивні з апаратом позисторного захисту АЗП;
8 — реверсивні з АЗП і механічним блокуванням;
9 —нереверсивні з апаратом позисторного захисту УВТЗ-1М;
0 — реверсивні з УВТЗ-1М і з механічним та електричним блокуванням;

Х — виконання пускачів за ступенем захисту та наявності кнопок:
0 —IP00 без кнопок;
1 —IP40 без кнопок;
2 —IP54 без кнопок;
3 — IP40 з кнопками П+С;
4 — IP54 з кнопками П+С;
5 —IP40 з кнопками П+С+сигнальна лампа;
6 — IP54 з кнопками П+С+ сигнальна лампа;

Х — рід струму ланцюга керування
0 — перемінний;
1 — Постійний;

Габарити ДxШxB, мм: 164x170x171;
