Резистор (проти розташування) СР 300 (СР 300Р)

Резистори СР-300, СР-300Р являють собою комплектуючі електронних схем, використовувані для регулювання струмів, що проходять електричними ланцюгами промислового електронного обладнання.

На базі даних пристроїв можуть комплектуватися резисторні блоки та ящики опору.

Модифікації

Предкладений тип резисторів може виконуватися у двох варіантах — СР-300 або СР-300Р. Перший із них є опором із постійним значенням, а другий зроблений у конструкції, яка дає змогу змінювати величину опору. Резистор СР-300Р у цьому разі може використовуватися як невеликий реостат.

Предкладені резистори виготовляються відповідно до кліматичного виконання "У" і мають категорію розміщення 2. Виробництво та допуск до експлуатації здійснюється відповідно до технічної документації ГРІФ.434171.001 — для СР-300 і ГРИФ.434171.003 — для СР-300Р.

Конструкційні особливості

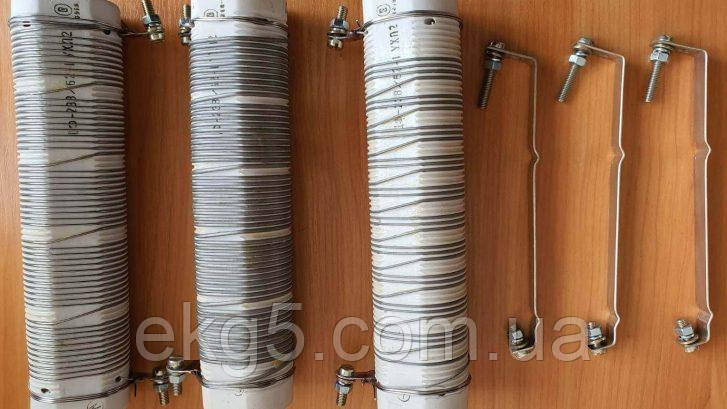

Резистор постійний СР-300 виготовлений як вироби циліндричної форми. Як база опору використаний циліндр із порцеляни або стеатину. На цей циліндр намотується резистивний елемент. Як цей елемент використовується високоомний дріт. На кінцях циліндра залишаються висновки для під'єднання резизора в електричний ланцюг.

Змінний резистор СР-300Р має схожу конструкцію, як і пристрій СР300. Відмітною рисою є наявність спеціального хомута з виведеннями, який може пересуватися по гумовому елементу. Переміщуючи цей хомут, можна змінити активну довжину дроту та поміняти, у такий спосіб, величину електроопірування виробу.

Формування замовлення

Під час формулування замовлення необхідно вказати найменування й тип резистора, опір, кількість хомутів
