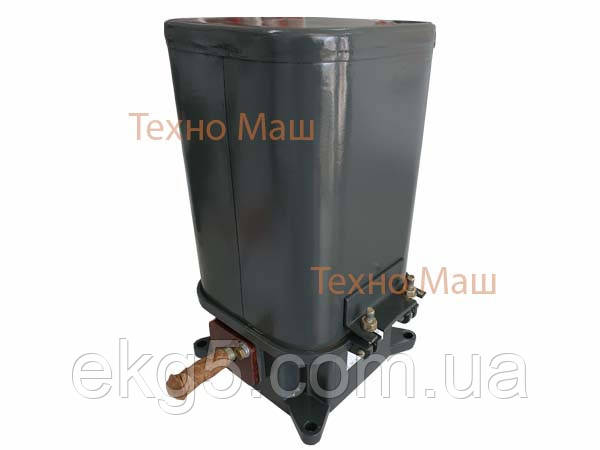

Командоапарати кулачкові КА-424А-30У2

Командоапарати кулачкові КА-424А-30У2 купити в Техно Маш.

Командоапарати КА-424А-30У2 — це регульовані апарати з моментним вимкненням контактів, які призначені для автоматичного та дистанційного керування електроприводами. Командоапарати використовуються  як путівники кінцевих вимикачів, у вузлах, де потрібна особлива точність і надійність керування.

Командоапарат КА-424А-30 — технічні характеристики

Номінальна швидкість обертання барабана командоапарата становить 1-30 обертів на хвилину.

Допускається збільшення швидкості обертання барабана до 60 об./хв.

Допустима напруга для командоапаратів КА-424А-30 — до 440 Вольт постійного струму або напруга 380 вольтів змінного струму та частотою 50 Гц.

Розташування кулачкового барабана — вертикальне

Передатне число редуктора — 1:30

Число контактних груп — 4 групи

Маса — 12 кг

Габарити — 293х205 мм

Умови експлуатації

Командоапарати розраховані для роботи на висоті над рівнем моря — не більш ніж 2000 м за температури навколишнього повітря від мінус 30 °C до плюс 40 °C за відносячої вологості не більш ніж 90% за температури 20 °C. Не допускається встановлення командоапаратів у середовищі вибухового, насиченого струмопровідним пилом і водяними парами, що містить їдкі гази та пари в концентраціях, що руйнують метал і ізоляцію; у місцях, захищених від потрапляння води, схильних до поштовхів, ударів і вібрації.

Робоче положення в просторі для командоапаратів серії КА410А:

- у горизонтальному положенні (±5°);

- для командоапаратів серії КА420А

- у вертикальному положенні (±5°).

На валу (1) апарата, для кожної групи контактів розташовані верхня (4) і нижня (6) шайби з ексцентричними виступами. Ці шайби можуть легко обертатися волокня осі вала та фіксуються на ньому зубчастими фіксаторами (3) зроблених на шайбі та втулці закріпленою на валу. Щоб уникнути проковзування, стиснути пружинний (7), встановлений уздовж осі вала. Під час обертання вала ексцентричний кулачок шайби натискає на ролик приводу контактної групи (5) і проходить перемикання концетакту. Наявність двопозиці-онної контактної групи неабияк розширює можливість застосування для найрізноманітніших схем керування. Застосування такого варіанту регулювання дає змогу максимально точно контролювати положення робочого оргакону різних технологічних пристроїв.
