Вентиль сталевий фланцевий ДК 65 РУ 40

Ціну уточнюйте

  • В наявності

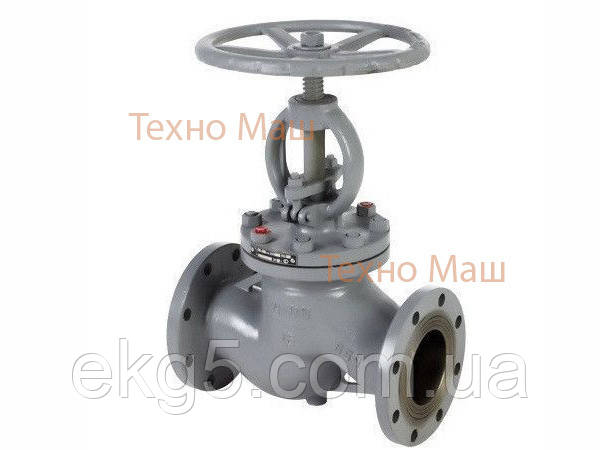

Вентиль сталевий фланцевий ДК 65 РУ 40
Вентиль сталевий фланцевий ДК 65 РУ 40В наявності
Ціну уточнюйте
+380 (95) 943-06-12
  • +380 (67) 521-07-80
  • +380 (97) 075-24-74
+380 (95) 943-06-12
  • +380 (67) 521-07-80
  • +380 (97) 075-24-74

Замовлення тільки за телефоном

Основне призначення вентиля 15 з22нж

Сталевий вентиль 15 з22нж  ДК 65 РУ 40 сальниковий є запірним пристроєм для пари, води, газоподібних і рідких неагресивних нафтопродуктів і призначається для встановлення на трубопроводи.

Принцип роботи та опис вентиль сталевий фланцевий ДК 65 РУ 40

Вентилі сталевий фланцевий ДК 65 РУ 40 додають не для регулювання потоку робочого середовища, тому що золотник потрібно підіймати або опускати до упору. Вентиль сталевий 15-22нж, незалежно від номінального розміру або діаметра умовного проходу розрахований на тиск Pn16 і має встановлюватися згідно з таблицею габаритних і приєднувальних розмірів (див. вище).

Для того, щоб закрити вентиль 15с22нж із ручним керуванням, необхідно повернути штурвал (маховик) за годинниковою стрілкою. Коли клапан закритий, золотник отримує поступальні рухи через шпиндель і нарізну втулку, у такий спосіб перековуючи потік робочого середовища.

Для того, щоб запобігти проходу робочого середовища між кришкою і шпинделем у сальниковій камері, застосовується сальникова набивка, яка підтискається сальником за допомогою двох відкидних болтів. Ущільнення клапана зверху забезпечує розвантаження вузла із сальником у стані відкритого закриву.

Порядок встановлення та монтажу

Безпосередньо перед встановленням цього вентиля на трубопровод потрібно розконсервувати внутрішні частини (лопастей) гарячою водою із сушаркою або розчинником Стоддада (бензин розчинник 646) з подальшим протиранням насухо або обдуванням теплим повітрям.

Далі необхідно встановити сальникове набиття, яке постачається з виробом. У разі безпосереднього монтажу на трубопровід потрібно виконати підтягування сальникового ущільнення й прокладкових з'єднань, тому що в період зберігання і транспортування виробів може статися їх розгерметизація. Ці чинники не вказують на брак виробу та не є цим ознакою.

До того ж під час монтажу вентиля бажано максимально унеможливити дію маси самого трубопроводу на з'єднання болтів і звертати особливу увагу на те, щоб усі фланці були встановлені без навіть найменших перекосів. Відразу після встановлення всі клапани мають бути у відкритому стані та необхідно провести ретельне промивання трубопроводу. Безпосередньо перед пуском перевірити працездатність рухомих частин — виповнивши повне відкриття, повне закриття та встановити робочий стан.

Вентиль сталевий фланцевий ДК 65 РУ 40 потрібно встановлювати в такому місці, де можна безпечно надати в будь-який момент доступ для обслуговування та ремонту технічним фахівцям. Перед встановленням цього вентиля на трубопровід необхідно також ретельно очистити його від бруду, окалін, піску та іншого. Також необхідно встановлювати вентилі 15-22нж на трубопроводини, які призначені для характеристик і середовищ робочих середовищ відповідно до технічного паспорта на виріб. Цей вентиль можна встановлювати в будь-якому положенні, а розташування напрямку середовища має збігатися зі стрілкою, нанесеною на корпус виробу.

Треба звернути увагу, що тривалість експлуатації та справність сталевого вентиля 15 з22нж залежить від коректного виконання монтажних робіт і підготовки до роботи.

Технічне обслуговування та лад роботи Вентиль сталевий фланцевий ДК 65 РУ 40

Під час експлуатації вентиля 15 з22 нож необхідно проводити регулярні зовнішні огляди відповідно до режиму роботи системи. Під час оглядів треба перевіряти таке: наявність мастила (рекомендоване мастило — паста ВНІІНП-232) на на нарізній частині шпинделя; загальний стан і вигляд клапана; герметичність сальникового ущільнення й прокладкових з'єднань.

Якщо відбулася протікання в сальниковій камері та підтяжка відкидних болтів не допомагає, необхідно замінити сальникове набиття. Після заміни сальникової камери основна втулка сальника обов'язково має увійти у своє гніздо не менше, ніж на 2 мм, але не більш ніж 30 відсотків своєї висоти. Якщо в процесі тривалої експлуатації виявляється забруднення шпинделя, необхідно періодично очищати його.

Також можливістю ремонту різних ущільнювальних поверхонь затвора конструкція вентиля передбачає проточення, притирання та наплавлення. Якщо необхідно перевірити або відремонтувати ущільнювальну поверхню корпусу або золотника — необхідно повністю зняти кришку з корпусу разом із золотником. Після виконання робіт, з усунення дефекту встановити кришку в повному зборі на корпус і попередньо встановивши між ними прокладку.

У будь-яких випадках усунення дефектів і розбирання клапана потрібно виконувати на вимкненому трубопроводі.

Транспортування вентилів 15 з22 ми можемо здійснювати будь-яким різновидом транспорту, якщо дотримані заходів, які виключають механічні пошкодження. Будову проводити за кришку або корпус вентиля 15 з22нж.

Інформація для замовлення
  • Ціна: Ціну уточнюйте
