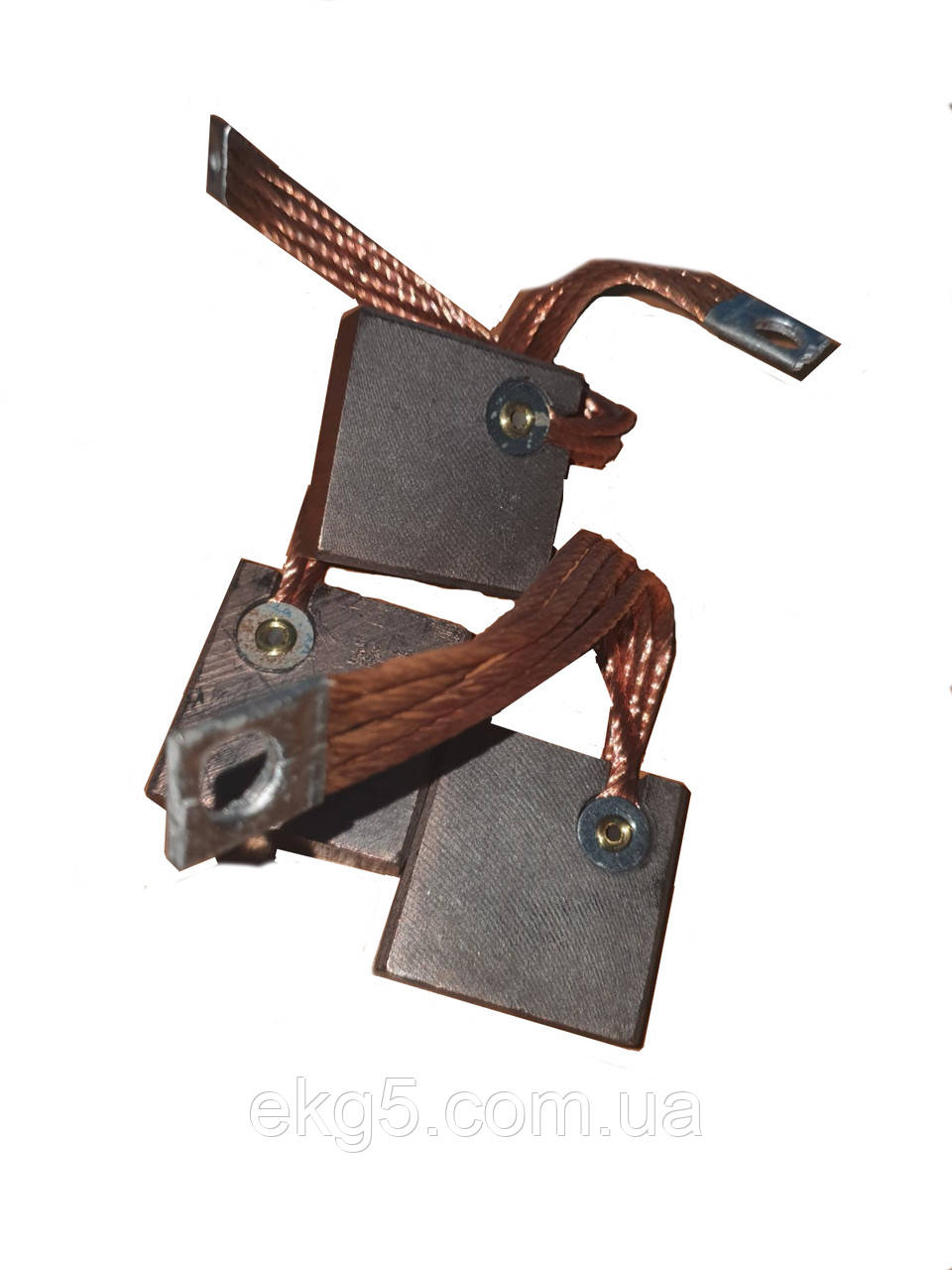

Щітка міднографітова кранова М1А / МГ 16×50×50

Технічні характеристики, застосування, установка

Опис

Міднографітова щітка М1А / МГ 16×50×50 — це високоякісний струмознімальний елемент, призначений для кранових та промислових електродвигунів марки MT. Щітка забезпечує стабільний контакт колектора, мінімальне іскріння та тривалий термін служби обладнання.

Матеріал виготовлення — високощільний міднографіт, який поєднує відмінну електропровідність та механічну міцність, що є критично важливим для важконавантажених кранових приводів.

Застосування

Щітки М1А / МГ підходять для експлуатації в умовах підвищених навантажень, високої вологості та запиленості. Вони використовуються в:

• кранових електродвигунах марки MT усіх габаритів;

• електродвигунах серій МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ;

• промисловому обладнанні з міднографітовими щітками;

• генераторах та електроприводах зі струмозніманням через щітки.

Установка та експлуатація

Перед монтажем:

1. Переконайтеся, що щіткотримач та колектор очищені від пилу та забруднень.

2. Перевірте розміри — щітка повинна точно відповідати тримачу 16×50.

3. Забезпечте надійне прилягання (притирання) щітки до колектора.

Важливо: При заміні кількох щіток рекомендується міняти їх одночасно, щоб уникнути перекосу струмознімання.

Транспортування та зберігання

• Зберігати в сухому приміщенні при температурі від +5°C до +25°C.

• Уникати механічних ударів та падінь.

• Не допускати впливу вологи та хімічних реагентів.

• При транспортуванні закріплювати щітки для виключення пошкоджень.

Переваги

• Довговічна експлуатація в кранових установках.

• Стабільна робота при змінних навантаженнях.

• Мінімальний знос колектора та щіткотримача.

• Висока електропровідність та низький опір.

• Надійна робота при підвищеній температурі та вологості.

Регламент обслуговування щіткового вузла

Для забезпечення безаварійної роботи кранових електродвигунів серій MT та запобігання передчасному зносу колектора необхідно дотримуватися наступних правил обслуговування:

1. Контроль зносу: Регулярно перевіряти висоту щітки та щільність її прилягання до дзеркала колектора. При досягненні граничного зносу (згідно з паспортом двигуна) щітку необхідно замінити.

2. Гігієна вузла: Своєчасне очищення колектора від нагару, вугільного та мідного пилу. Це критично важливо для зниження іскріння та виключення можливості кругового вогню.

3. Ревізія щіткотримачів: Контролювати стан обойм щіткотримачів. При виявленні люфту, механічних пошкоджень або оплавлень вузол підлягає заміні.

4. Перевірка тиску: Контролювати стан контактних пружин. Вони повинні забезпечувати розрахунковий рівномірний тиск щітки на колектор, щоб уникнути механічного биття або перегріву контакту.

5. Плановий огляд: Проводити періодичний комплексний огляд електродвигуна та вузла струмознімання згідно із загальним регламентом експлуатації промислового обладнання.

Технічний опис щіток міднографітових кранових МГ 16×50×50

Загальні відомості

Міднографітові щітки МГ 16×50×50

— це високоякісні струмознімальні елементи, розроблені спеціально для кранових електричних двигунів марки MT, включаючи моделі:

• МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ;

• FT DMT, MTH, MTF, MTKH, AMT, 4MTM.

Ці щітки забезпечують надійний контакт колектора з мінімальним іскрінням, тривалий термін служби та стабільну роботу при навантаженнях кранового обладнання.

Технічні характеристики

Переваги

• Підвищена електропровідність.

• Стійкість до іскріння.

• Мінімальний знос колектора та щіткотримача.

• Довговічна експлуатація в кранових установках.

• Стабільна робота при змінних навантаженнях та підвищених температурах.

Застосування

• Кранові електродвигуни марки MT усіх габаритів.

• Електродвигуни серій МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ.

• Промислове обладнання з міднографітовими щітками.

• Генератори, електроприводи кранового обладнання.

Експлуатація та догляд

Перед установкою:

1. Очистити колектор від забруднень.

2. Перевірити щіткотримач на відсутність деформацій та забруднень.

Під час експлуатації:

• контролювати знос щітки (своєчасна заміна запобігає пошкодженню колектора);

• уникати перевантажень понад номінальні струми;

• рекомендується періодично перевіряти контакт та щільність прилягання до колектора.

Електрощітки кранові МГ 16х50х50 К1-7р знаходять своє застосування в щіткотримачах МТ 16х50 на двигунах марки MT від шостого до сьомої габариту (електричні двигуни МТКФ, ДМТ, МТН, МТФ, МТКН, АМТ, 4МТМ, зокрема ці електричні двигуни позначаються як MTKF, DMT, MTH, MTF, MTKH, AMT, 4MTM).

Електрощітки міднографітові МГ 16х50х50 набагато менше М1А та М1 і пророблять довше, але з іншого боку під час використання електрощіток МГ 16х50х50 вал кранового електродвигуна зазнає швидшого зношування.
