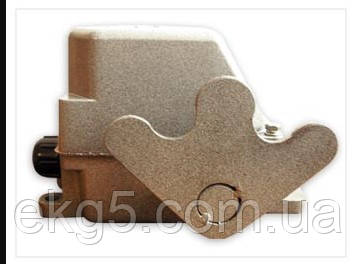

Кінцевий вимикач КУ-704

800 ₴

  • В наявності
Кінцевий вимикач КУ-704
Кінцевий вимикач КУ-704В наявності
800 ₴
+380 (97) 075-24-74
  • +380 (67) 521-07-80
+380 (97) 075-24-74
  • +380 (67) 521-07-80

Замовлення тільки за телефоном

Компанія реалізує за ціною від виробника кінцевий вимикач КУ-704.

Корпус кінцевого вимикача КУ-704 виготовлений із матеріалу АК-12 (це дає змогу вимикачам працювати в агресивному середовищі, не відчуваючи водночас жодного дискомфорту) литтям під високим тиском у бризкозахисному виконанні. Під час встановлення на відкритому повітрі рекомендується захищати вимикачі від впливу атмосферних опадів.

Призначення

На закінчення шляху механізму, чи то бруківний кран, чи то телега, необхідно вимкнути ланцюг керування приводом. Найкращим засобом для цього є кінцевий вимикач КУ-704. Кліматичні виконання — У, ХЛ, Т. Категорія розміщення — 2.



Сфера застосування кінцевих вимикачів ку-704

Кінцеві вимикачі КУ-704 найбільше поширення отримали в системах обмеження ходу мостових кранів. Кранове обладнання потребує того, щоб були в його конструкції, передбачені правилами техніки безпеки, пристрої для гальмування та для запобігання ударів кранових механізмів у буферні пристрої.

Кінцевий вимикач КУ-704 працює як в один бік, так і в інший. Схема під'єднання цього апарата може не вимикати електродвигуни, але може подавати сигнал для уповільненого руху балки перед зіткненням із буфером. Кінцеві вимикачі КУ-704 встановлюються в місцях, де потрібна послідовна зупинка двигунів.

Як керівний упор використовуються сталеві штирі, які послідовно заходять у пази важеля W-подібної форми. Діаметр штиря має бути 38 мм. Що зберігає робочі поверхні важеля кінцевого вимикача тривалий час.

Наприклад, для роботи кінцевого вимикача КУ-704 на розмиття ланцюга керування електродвигуном приводу використовується один ланцюг, а для замикання ланцюга керування гальмами крана використовується інший ланцюг. У такому разі обидві ланцюги кінцевого вимикача КУ-704 залучені для роботи.

Один ланцюг працює на розмикання, інший на замикання. Режими роботи кінцевого вимикача встановлюються за допомогою перевстановки кулачків. Вимикачі можуть працювати на замикання одного ланцюга та розмиття інший, на замикання обох ланцюгів, на розмикання обох ланцюгів. Налаштувати кінцевий вимикач КУ-704 можливо в будь-який режим, залежно від поставленого завдання.

Варіанти встановлення кінцевого вимикача ку-704

Встановлення кінцевого вимикача КУ-704 відбувається в одному з положень, зазначених на малюнку 1.

Концевой выключатель КУ-704 - способы установкиМалюнок 1 — Зображення способів встановлення кінцевого вимикача КК-704

Важіль на валу кінцевого вимикача КУ-704 встановлюється на шліци, що дає змогу за потреби перевстановити його в будь-яке зручне положення.

Переваги кінцевого вимикача ку-704 над аналогами

Кінцевий вимикач КУ-704 виробництва ТОВ «Промсервіс» створений для важких режимів роботи, що стосується механічної зносостійкості. Механічна зносостійкість апарата становить 1 млн циклів, але за своєчасного обслуговування може бути й більше. У підшипникових вузлах кінцевого вимикача використовуються потовщені кришки, що дає змогу зберегти механічну частину кінцевого вимикача тривалий час навіть у разі сильних ударів.

Корпус кінцевого вимикача КУ-704 зроблений литим з алюмінієвого сплаву в бризкозахищеному виконанні. Під час встановлення на відкритому повітрі рекомендується захищати вимикачі від впливу атмосферних опадів. Усередині корпусу закріплений барабан із кулачковими шайбами, під час повороту якого замикаються або розмикаються контакти блока кулачкових елементів.

Принцип роботи вимикача ку-704

На ізоляційній основі блока кулачкових елементів укріплені чотири нерухомі контакти та два важелі з контактними мостами. Контакти виготовлені зі срібла. Пружини утримують контакти в замкнутому стані. Під час підходу виступу кулачкової шайби під виступ важеля останній повертається й контакти розмикаються.

На валу вимикача КУ-704 встановлюють храповик, який фіксує приводний важіль у нульовому та двох крайніх положеннях. Кулачковий барабан вимикача КУ-704 повертається під час впливу штиря на вилку.

Основні технічні характеристики вимикача ку-704

  • струм, за якого вимикач може працювати довгий час — 10 А;
  • напруга змінного струму — 220, 380 вольтів;
  • напруга постійного струму — 110, 220, 440 В;
  • частота увімкнень — вимкнень — до 600 на годину;
  • температура довкілля від -40 до +40 °C;
  • механічна зносостійкість — 1 млн циклів увімкнень — вимкнень;
  • кількість незалежних електричних ланцюгів — 2;
  • кількість робочих положень — 3;
  • важіль фіксується в кожному положенні;
  • привод — пластинчастий важіль W-подібний.

Характеристики

Тип приводу: важіль пластинчастий, W-подібний
Фіксація: У кожному положенні
Кількість можливих положень важеля: 3
Кількість стійких положень важеля: 3
Кількість електричних ланцюгів: 2

Тип приводу кінцевих вимикачів

Найменування Тип привода Фіксація
КУ-701 A Важіль із роликом Самоповернення важеля
КУ-703 А Груз із противагою Фіксація в крайніх положеннях
КУ-704 А Важіль пластинчастий W-подібний Фіксація в кожному положенні

Технічні дані

Кінцеві вимикачі КУ-700 мають два незалежні електричні ланцюги та можуть працювати як на постійному, так і на змінному струмі. Допустиме струмове навантаження наведене в таблиці нижче.

Сила струму тривалого режиму, А Сила включаемого тока, А Сила струму, що вимикається, А
змінна, напруга до 500 В постійна, напруга 110, 220 440 В змінна, напруга до 500 В постійний
напруга
110, 220, 440 В
10 50 25 10 2,5; 1,5; 0,5

Розміщення та монтаж

Кінцеві вимикачі КУ-700 можуть бути встановлені в будь-якому положенні.

Важіль на вимикачах КУ-700 встановлюється в різних положеннях щодо корпусу. Для перестанови важеля на 90° за годинниковою стрілкою відносно валу зніміть важіль, поверніть його на 90° за годинниковою стрілкою, не повертаючи вала, і закріпіть на валу.

Для отримання потрібної схеми замикання проводьте перебирання вимикача в такому порядку: витягніть барабан із корпусу, викрутіть гайку барабана, зніміть кулачкові шайби з вала та розмістіть їх на валу згідно з обраною схемою, потім зберіть вимикач.

Вимикачі мають бути заземлені. У вимикачах виконання Т передбачені заземлювальні болти, для виконання У — зачищена поверхня однієї з лап. Перед оглядом вимикач вимкнете від мережі.

Перевіривши правильність встановлення вимикача, приводної лінійки або штиря, а також схеми, можна переходити до випробування спрацьовування вимикача за допомогою механізму.

Перед проведенням необхідно переконатися в надійності гальм і наявності упорів у механізмі.

Пробування починайте з малих швидкостей руху приводної лінійки, поступово переходячи до повної швидкостей.

Можливі несправності та методи їх усунення

НЕИСПРАВНОСТЬ ПРИЧИНА МІТОД ЗБЕРІГАННЯ
Надмірне підвищення температури контактів а) слабке натискання а) замініть пружину кулачкового елемента
б) нагар на поверхні контактів б) Зачистьте контакти, що зносилися замініть
Не повертається важіль дроту а) слабка пружина фіксатора а) замініть пружину
б) заїдання вала в підшипниках б) змащуйте або замініть підшипник, усуньте несоосність

Доставка на склад покупця в будь-який регіон України.

Ціна: Ціну уточнюйте.
