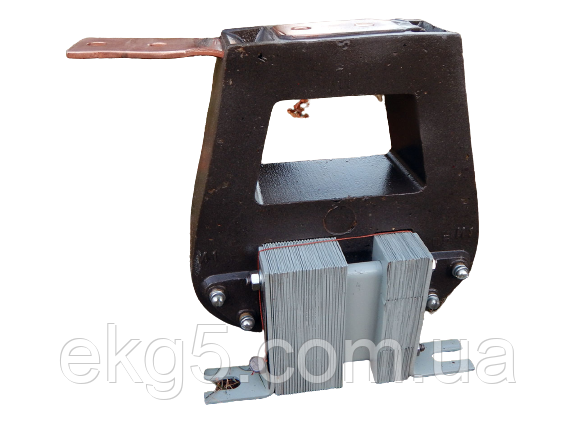

Трансформатор ТВЛМ-10
2 800 ₴
- В наявності
- +380 (67) 521-07-80
- +380 (97) 075-24-74
Трансформатор ТЛМ-10 — вбудований литий модернізований малогабаритний вимірювальний трансформатор струму. Призначений для зменшення високих первинних значень струму до значень придатних для вимірювань, виробляє сигнал вимірювальної інформації для електровимірювальних приладів, а також ланцюгів релейного захисту та автоматики. Одночасно слугує ізоляцією вторинних ланцюгів від високої первинної напруги, що так само дає змогу зробити роботу в електроустановках безпечнішою. Трансформатор ТВЛМ-10 Старий тип призначений для встановлення в комплектні розподільні пристрої внутрішнього встановлення змінного струму, частоти 50, 60 Гц.
Трансформатор ТВЛМ-10 виготовляють у кліматичному виконанні "У" або “Т” категорії розміщення 3 або 2 і його необхідно експлуатувати за таких умов:
- установлення необхідно проводити на висоті над 1000м над рівнем моря;
- верхнє значення температури всередині КРУ +45 °C, нижнє — до -50 °C для виконання "У" і від +60 °C до -10 °C для виконання "Т";
- допустиме значення вологості повітря згідно з ГОСТ 155-43.1;
- неагресивне та не вибухонебезпечне довкілля;
— положення в якому може працювати трансформатор — будь-який.
Внимание! Під час експлуатації трансформатора вторинні обмотки мають бути замкнені!
Основні технічні характеристики трансформатора ТВЛМ-10 старого типу:
| Параметри | Значення |
| Величина номінальної напруги, кВ | 10 |
| Величина найбільшої робочої напруги, кВ | 12 |
| Величина номінальної частоти змінного струму, Гц | 50, 60 |
| Величина номінального первинного струму, А | 20; 30; 40; 50; 75; 100; 150; 200; 300; 400; 600; 800; 1000; 1500 |
| Величина номінального вторинного струму, А | 5 |
| Кількість вторинних обмоток, шт. | 2 |
|
Значення номінального навантаження вторинних обмоток, ВА: - для вимірювань за активного індуктивного характеру навантаження і cos÷=0,8 - для захисту за активного індуктивного характеру навантаження і cos÷=0,8 |
10 15 |
|
Значення класів точності вторинних обмоток: - для вимірювань - для захисту |
0,5S; 0,5
10P |
|
Величина номінальної граничної кратності обмотування, за номінального первинного струму А 20-200 300-800 1000, 1500 |
17 16 14, 13 |
| Значення чотирисекундного струму термічної стійкості, кА | 0,94; 1,45; 2,45; 4,85; 6,25; 8,75; 12,5; 12,5; 12,5; 15; 15; 15 |
| Значення струму електродинамічної стійкості, кА | 7; 10,6; 17,6; 35,2; 52; 52; 52; 52; 52; 52; 52; 52; 52; 52; 52 |
|
Розміри (д×Шхв), мм, за номінального первинного струму А 20-800 1000; 1500 |
299×145×270 304×175×270 |
|
Маса, кг, для виконання 0,5(S)/Р/Р за номінального первинного струму, А 20-200 300-1500 |
22/16 25/19,1 |
Рисувал, габаритні та установлювальні розміри трансформатора ТВЛМ-10 старого типу
Конструкція трансформатора ТВЛМ-10 старого типу. Трансформатор ТВЛМ-10 має вигляд опорної конструкції. Це вбудований модернізований малогабаритний котушковий трансформатор. Конструкція трансформатора ТВЛМ-10 передбачає встановлення нерухомого роз'єднувального контакту з ножем. Трансформатор ТВЛМ-10 Старий тип містить два поруч розташованих прямокутних шихтованних магнітопроводи, первинну та вторинні обмотки. Кожна з вторинних обмоток розташована на своєму магнітопроводі. Електричну міцність ізоляції та захист обмоток від механічних впливів забезпечує литий блок, створений завдяки заливці обмоток ізоляційним компаундом. В основі трансформатора (на опорній поверхні) є чотири отвори для кріплення трансформатора на місці встановлення. У нижній частині литого блока розташовані висновки вторинних обмоток.
- Ціна: 2 800 ₴
