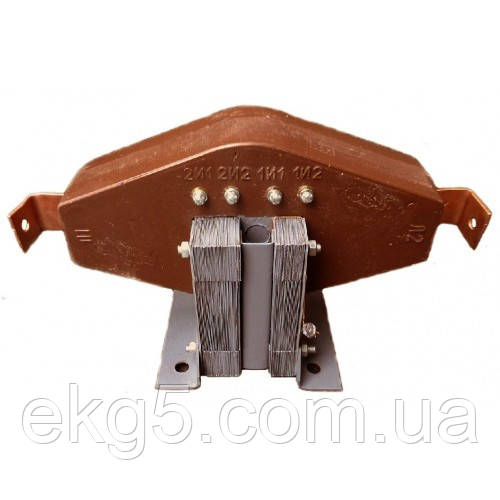

Трансформатор струму прохідний ТПЛ-10-150/5 10 кВ

Трансформатор ТПЛ-10 призначений для встановлення в комплектні розподільні пристрої (КРУ) і слугує для передавання сигналу вимірювальної інформації вимірювальним приладам і (або) пристроям захисту та керування, для ізольованого ланцюга вторинних з'єднань від високого напруги в електричних установках змінного струму на клас напруги до 10 кВ.

Трансформатор виготовлений у формі одновиткової прохідної конструкції. Первісне обмотування являє собою стрижень із прямокутними майданчиками для приєднання шин первинного ланцюга. Трансформатор має дві вторинні обмотки, кожна з яких намотана на тороїдальний магнітопровід.

Корпус трансформатора виготовлений із литої епоксидної ізоляції.

Вона є головною ізоляцією й забезпечує захист обмоток від кліматичних і механічних впливів.

Монтаж трансформатора здійснюється за допомогою литого фланця, що має чотири отвори діаметром 14 мм.
