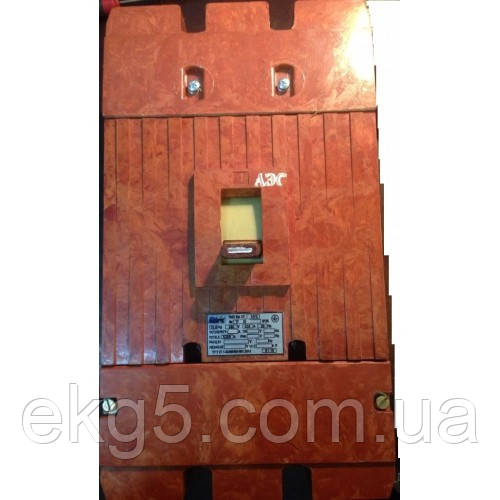

Автомат А 3792
3 000 ₴
- В наявності
- +380 (67) 521-07-80
- +380 (97) 075-24-74
Автомат А 3792, а 3792Б розрахований на струмки до 630А комутаційні електротехніки, призначені як для безпосереднього проведення токів (Південний режим), так і для того, щоб у разі перевантаження мережі та коротких замикань, а також в інших аварійних ситуаціях.
Заміною назви: контактор або вхідний автомат. Всі вимикачі А3792, незалежно від типу кліматичного сповідне-нія, повністю відповідають умовам та вимогам, описані в ГОЛС 12.2.007.0 (клас безпеки, згідно до міри захисту оператора від удару електрошоком), ГОСТ В.20.39.404 (УХЛ) і в іншій нормативній документації.
Максимальна комутаційна здатність автоматичних вимикачів А 3792 знаходиться в діапазоні від 3 000 до 6000 циклів. Пристрої цієї серії поставляються у двох варіантах:
• Розробка стаціонарних приладів;
• Видовження.
Можливі сповнення: стаціонарний або видовжений (викатний)
Тип пристрою: ручний, ручний дистанційний, електромагнітний пристрій (електропривід)
Автомат А3792 BУЗ має такі збірні одиниці:
- Вільні контакти,
- Пристрій електромагнітний (П Е),
- Розділювач незалежний (Р Н),
- Розподіл нулевого напруження (Р Н).
Область застосування автомат А 3792
Сфера застосування автоматичних вимикачів серії А 3792 — компутаційні мережі, які не перевищують значення:
•660 В для змінних струмів;
• 440 В для постійних поштовхів.
| Загальне | |
|---|---|
| Тип УЗО | Вимкнено |
| Степінь захисту IP | 20 |
| Комутаційна зносостійкість | 16000 (циклів) |
| Механічна зносостійкість | 10000 (циклів) |
| Мінімальна робоча температура | -50.0 (град.) |
| Максимальна робоча температура | 50.0 (град.) |
| Тип монтажа | Навісний |
| Вага | 18.0 (Кг) |
| Термін служби | 20.0 (Літ) |
| Технічні значення: | |
| Номінальний струм | 630.0 (А) |
| Кількість полюсів | 3 (шт.) |
| Час-тонові характеристики | А |
Характерики автомати A3792:
| Тип вимикача | A3792 | ||
| Номінальний струм, Iн, А*1 | 630 | ||
| Кількість полюсів | 3 | ||
|
Номінальне напруження, В
|
змінного струму (50,60)Гц | 660 | |
| суцільного струму | - | ||
|
Встановки за току напівпровідникового розєднувача, Iр,
|
змінний струм | - | |
| Постійний струм | - | ||
| Встановки за току електромагнітних розчеплень, А | 2500; 3200; 4000; 5000; 6300*3 | ||
| Звичайна відключальна здатність, еф., кА | соsф=0,3 ~380В | 28,6 | |
| соsф=0,2 ~660В | 50,5 | ||
| т=15 мс =440В | 110 | ||
| Прикраси токоогранієту | - | ||
| Встановки напівпровідника у зонах | перезавантаження | по току х Iiр,А | - |
| за часом, с | - | ||
| короткого Замикання |
по току x Ip,A | - | |
| за часом,с | - | ||
| Уставка захисту миттєвої дії (відсічка) при короткому замиканні, кА | змінний струм | 2,5; 3,2; 4,0; 5,0; 6,3 | |
| Постійний струм | 2,4; 3,8 | ||
| Виносимість, цикли в В | загальна кількість | 16000*4 | |
| під навантаженням | 3000 | ||
| Перегляд пристрою | Ручний | + | |
| Електромагнітний | + | ||
| Сповнення | Стаціонарне | + | |
| Рідкісний | + | ||
| Приєднання зовнішніх пристроїв | переднє | + | |
| заднє | + | ||
| Способ монтажа | шини | + | |
| кабель(провода) | + | ||
| Габарити, мм | ширина | 225 | |
| висота | 400 | ||
| глибина | 160 | ||
| Незалежний розподілювач, напруга, В | 50 Гц,60 Гц | 110; 200; 380; 400 | |
| Постійний струм | 110; 220 | ||
| Нульовий розв'язувач напруження, напруга, В | 50 Гц | 127; 220; 230; 240; 380; 400; 415; 660 | |
| 60 Гц | 127; 220; 240; 380; 415; 440 | ||
| Постійний струм | 110; 220 | ||
| Електромагнітний пристрій, напруга, В | 50 Гц | 127; 220; 230; 240; 380; 400; 415; 660 | |
| 60 Гц | 127; 220; 240; 380; 400; 415; 440 | ||
| Постійний струм | 110; 220 | ||
| Вільні контакти, струм, А, при напруженні | до 660В, 50 і 60 Гц | 4 | |
| до 440В постійний струм | 4 | ||
| максимальна кількість | 4"3"+ 4"P" | ||
*1 при Ip=Iн=630 А статут 1.1 не застосовувати.
*2 без максимальних поділників струму.
*3 2400; 3800А для постійного струму.
*4 для вимикачів з електромагнітним пристроєм - 10 000 циклів В
Структура умовного позначення А 37 XXХ XX:
А 37 - умовне позначення серії автоматичних вимикачів;
X — умовне позначення величини вимикача;
X - умовне позначення за кількістю полюсів і вишуканням поділників;
X - умовне позначення здатності вимикача до токоогранництва (БС - селективний вимикач), Ф - нетокогрануючий вимикач, БС - селективний вимикач);
ХХЛЗ — помірний клімат, тропічний клімат, УХЛЗ - холодний.
Крім того, можна використовувати автомати А 3792 як захисні пристрої для з’єднання та асинхронних двигунів. Плюс цієї серії застосовують для захисту кінцевих споживачів.
Вимикачі серії А3792 мають можливість додаткового налаштування на місці встановлення, а також вигідно відрізняються від аналогів широким спектром конструктивних рішень.
Технічні особливості та характеристики автомата А 3792
Автоматичні вимикальники А 3792 поставляються в різних комплектаціях:
• електромагнітне роз’єднання;
• напівпровідники і електромагнітні роз’єднання;
• теплові і електромагнітні роз’єднувачі.
Залежно від того, чи є інші роз'єднувачі, автомати А 3792 створюються як у нулеві, так і в незалежному виконанні. Крім того, розрізняють ус-ройства цієї серії ще і згідно типу системи електрозахисту, яка може бути представлена рубільником, селективним або стандартним обмеженням.
Загальна маса вимикача А 3792 у складі (залежно від модифікації) становить від 18 до 33 кілограмів.
- Ціна: 3 000 ₴
