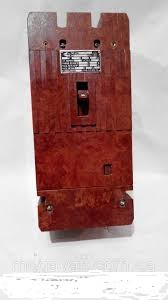

Автомат А3726 ФУЗ

Автомат А3726 ФУЗ 250а — автоматичне (захисне) вимкнення здійснюється вбудованим у вимикач розчіплювачем максимального струму, налаштованим на певний струм спрацьовування й нерегульованим в експлуатації. Вимикач А-3726 може мати також незалежний розчіплювач для дистанційного вимкнення.

Автомат А3726 ФУЗ залежно від виконання розраховані для експлуатації в районах із помірним, тропічним або холодним кліматом у таких умовах:

• висота над рівнем моря — не більш ніж 1000 м, допускається експлуатація на висоті до 2000 м, водночас навантаження має бути знижене на 10%;
• довкілля невдосконалене, не містить газів, рідини та пил у концентраціях, що порушують роботу вимикачів;
• місце встановлення вимикача — захищене від потрапляння води, олії, емульсії;
• немає безпосереднього впливу сонячної та радіоактивної радіації;
• немає різких поштовхів, ударів і сильної тряски; вібрація місць кріплення вимикача з частотою до 35 Гц у разі прискорення не більш ніж 0,5 g.

Увімкнення й оперативне вимкнення автоматичного вимикача А3726 ФУЗ 250 А виробляють поворотом ручки вимикача, що впливає на контакти через механізм вільного розчіплювача. Контакти замикаються й розмикаються скачком незалежно від швидкості руху ручки. Автомат А3726 ФУЗ, вимкнений розчіплювачем, потрібно відтиснути ручку до відмови в бік мітки "0" (звести механізм).

Розчеплювачі автоматичних вимикачів А-3726

Вимикачі змінного струму тільки з електромагнітними розчіплювачами максимального струму (РЕ), вимикачі з РЕ і тепловим розчіплювачем (РЦТ) допускають встановлення в ланцюгах частоти 50, 60 Гц.

Вимикачі з РЕ та РЦТ, призначені для роботи за частоти 50, 60 Гц допускають роботу за напруги до 380 В, 400 Гц. Електромагнітний і тепловий розчіплювачі калібруються на підприємстві-виробнику та в умовах експлуатації не регулюються.

Розчеплювач електромагнітний (РЕ) вбудовується в кожен полюс вимикача. У разі виникнення в захищуваному ланцюзі струму короткого замикання, рівного або що перевищує втому на струм спрацьовування РЕ, якір електромагнітного, притягуючись до серця, впливає на механізм керування, викликаючи миттєве розмикання контактів головної ланцюга вимикача А-3726.

Розчеплювач тепловий (РТЦ) виготовлений у пластмасовому кожусі як окремий блок, у якому встановлюється три теплові елементи.

Під час попередження в захитаному ланцюзі струму перевантаження, рівного зайвої втоми або того, хто її першує, СТЦ статує з назад залежною від струму витримкою часу. Водночас біметалеві пластини, через які протікає струм, вигинаючись, впливають на відлющувальну рейку вимикача, що призводить до розмикання контакторів.

1. Уставка РЦТ дорівнює 1,15 номінального струму розчіплювачі та в умовах експлуатації не регулюється.
2. Вимикачі А-3726 в зоні перевантаження спрацьовують із зворотно залежною від струму витримкою часу, а в зоні короткого замикання - без витримки часу.
3. РЦТ для експлуатації в районах помірного клімату відкалібровані для температури довкілля +40 градусів, а для вимикачів тропічного виконання — для температури +45 градусів.

Технічне обслуговування автомат А3726 ФУЗ

Автоматичей вимикач А-3726 розрахований для роботи до повного використання без зачищення контактів і зміни будь-яких частин. За звичайних умов вимикач достатньо оглядати, знімаючи кришку, один раз на шість місяців. Незалежно від цього, огляд рекомендується робити після кожного, зокрема й повторного вимкнення, короткого замикання. Під час огляду потрібно очистити вимикач А-3726 від кіптяви та корольків металу, перевіривши затягування гвинтів, цілісність пружин і стан контактів.

Якщо товщина срібного (металокерамічного) шару стане менш ніж 0,5 мм, вимикач треба змінити.

Кришка автомата А3726 ФУЗ максимального струму одрукована, її знімати не можна. Не треба також переставляти в розчіплювачі регулювальні гвинти та гайки, підгинати біметалеві пластини тощо, оскільки це може порушити правильну роботу вимикача А-3726.

Характеристика:
