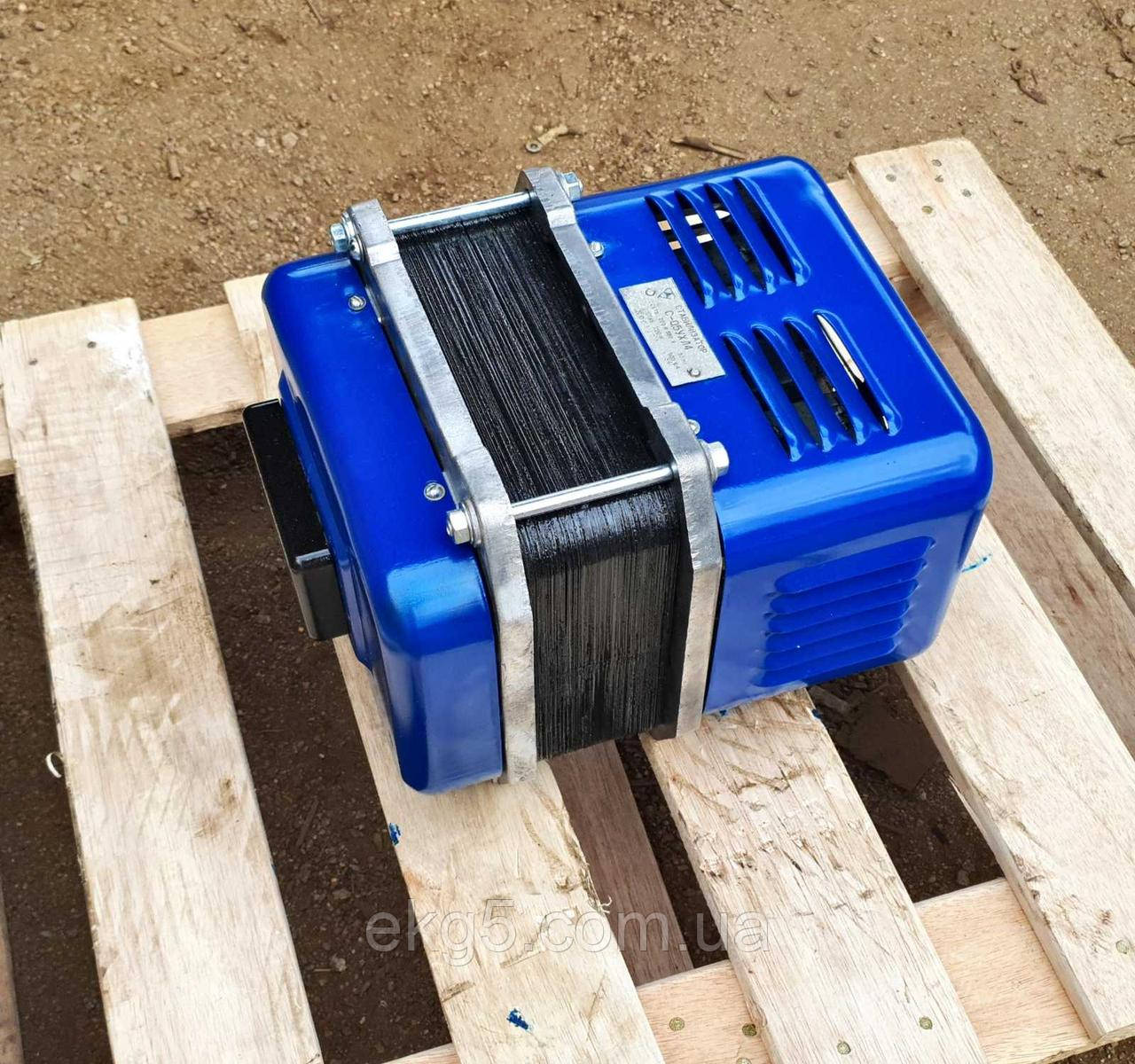

Феррорезонансний стабілізатор С-0.5УХЛ.

Стабілізатор електромагнітний С-0.5УХЛ призначений для підтримки незмінної напруги на вхідних затискачах приймачів електроенергії при зміні напруги живильної мережі. Вихідна напруга 220В ± 1%.

Переваги С-0.5 УХЛ основними перевагами є відсутність спотворення форми синусоїди напруги мережі; відсутність вищих гармонійних складових у стабілізованій напрузі (чого практично неможливо позбутися в стабілізаторах з електронним регулюванням); не створює радіозавад, не «гуде»; добре тримає перевантаження. Технічні характеристики: Стабілізатори напруги електромагнітні. Призначені для живлення різних пристроїв стабільною напругою при коливаннях напруги в мережі.

• Uвх. ном. 220; 380(С-0,5)

• Uвих.ном. 220В.

• Коливання Uвих. не більше 1%.

• Номінальна потужність 0,5 кВт;

• Вага 8 -36 кг.

Стабілізатор напруги С-0,5 УХЛ — електромагнітний феррорезонансний 0,5 кВт Стабілізатор С-0,5 УХЛ — електромагнітний феррорезонансний стабілізатор напруги потужністю 0,5 кВт, призначений для живлення електрообладнання стабільною напругою при зміні напруги живильної мережі. Стабілізатор підтримує номінальну вихідну напругу 220 В, забезпечуючи живлення підключеного електрообладнання при допустимих змінах вхідної напруги. Стабілізатори даного типу застосовуються в промисловому електрообладнанні, системах управління та інших електротехнічних установках, де необхідна стабілізована напруга живлення.

Призначення стабілізатора С-0,5 УХЛ Основне завдання С-0,5 УХЛ — зменшення впливу коливань живильної мережі на напругу, що надходить до підключеного обладнання. Стабілізатор може використовуватися для живлення кіл управління, електротехнічних пристроїв, автоматики та іншого обладнання, що відповідає його електричним характеристикам. Для С-0,5 у технічних описах вказується номінальна потужність 0,5 кВт, номінальна вихідна напруга 220 В і відхилення вихідної напруги не більше 1%.

Технічні характеристики С-0,5 УХЛ Параметр Значення Тип С-0,5 УХЛ Тип пристрою електромагнітний стабілізатор напруги Принцип стабілізації феррорезонансний Номінальна потужність 0,5 кВт Номінальна вихідна напруга 220 В Коливання вихідної напруги не більше 1% Номінальна вхідна напруга 220/380 В* Кліматичне виконання УХЛ Робота феррорезонансного стабілізатора заснована на використанні магнітних властивостей осердя, обмоток і конденсатора. У технічній літературі стабілізатори С-0,5 описуються як пристрої з трансформатором, що має підвищений індуктивний опір розсіювання, який досягається застосуванням магнітного шунта. Параметри ємності та магнітної системи вибираються таким чином, щоб відповідна частина магнітопроводу працювала в режимі насичення. Завдяки цьому зміна вхідної напруги в певному робочому діапазоні чинить значно менший вплив на вторинну напругу. Також застосовується компенсаційна обмотка, що бере участь у корекції вихідної напруги при зміні напруги живлення.

Конструкція стабілізатора Конструктивно С-0,5 відноситься до електромагнітних стабілізаторів без електронної системи регулювання сучасного релейного або тиристорного типу. Основними елементами є магнітопровід, робочі обмотки, компенсаційна обмотка та конденсатор феррорезонансного контуру. Відсутність складної електронної силової системи є однією з характерних особливостей стабілізаторів даного типу.

Переваги С-0,5 УХЛ До особливостей електромагнітного стабілізатора С-0,5 відносяться:

проста та перевірена конструкція; відсутність електромеханічного приводу регулювання; відсутність релейного перемикання ступенів; здатність витримувати короткочасні перевантаження в межах вимог технічної документації; можливість використання в промисловому електрообладнанні; ремонтопридатність конструкції. При цьому для феррорезонансного принципу необхідно враховувати характерні особливості — масу магнітної системи, струм холостого ходу та залежність режиму роботи від навантаження. Стабілізатор С-0,5 УХЛ застосовується в електрообладнанні та колах управління промислової техніки, у тому числі у складі електрообладнання крокуючих екскаваторів: ЕШ 6/45 та ЕШ 10/70 при відповідності електричній схемі та виконанню конкретної машини. При замовленні стабілізатора для крокуючих екскаваторів ЕШ-6/45 та ЕШ 10/70 рекомендується вказати модель екскаватора, дані встановленого стабілізатора та, за можливості, надати фотографію шильдика старого пристрою. Це дозволяє перевірити електричне виконання перед виготовленням або постачанням.

Підключення С-0,5 УХЛ Перед підключенням необхідно перевірити відповідність вхідної та вихідної напруги параметрам електрообладнання. Монтаж повинен виконуватися кваліфікованим електротехнічним персоналом при знятій напрузі. Необхідно перевірити надійність контактних з'єднань, правильність підключення вхідних і вихідних кіл та захисного заземлення відповідно до схеми конкретного виконання. Після підключення рекомендується виконати контрольний запуск із перевіркою вхідної та вихідної напруги.

Експлуатація У процесі експлуатації необхідно періодично контролювати стан електричних з'єднань, відсутність надмірного нагріву, стан ізоляції та кріплення пристрою. Стабілізатор повинен експлуатуватися при навантаженні, що відповідає його номінальній потужності та вимогам технічної документації. Не допускається експлуатація пристрою з пошкодженою ізоляцією, ослабленими електричними з'єднаннями або іншими несправностями, здатними призвести до ураження електричним струмом або пошкодження обладнання.

Технічне обслуговування При технічному обслуговуванні рекомендується перевіряти:

стан клем і контактних з'єднань; затягування кріпильних елементів; стан ізоляції; відсутність слідів перегріву; стан конденсаторів; стан обмоток і магнітопроводу; надійність захисного заземлення; фактичну вихідну напругу. Роботи всередині стабілізатора виконуються тільки після його відключення від живильної мережі.

Можливі несправності Несправність Можлива причина Що перевірити Немає вихідної напруги Порушення живлення або кола підключення Вхідну напругу, з'єднання Вихідна напруга нестабільна Несправність елементів стабілізатора або невідповідне навантаження Навантаження та внутрішні елементи Сильний нагрів Перевантаження або несправність Потужність навантаження, контакти, обмотки Підвищений шум Ослаблення кріплення магнітопроводу або ненормальний режим Кріплення та режим роботи Спрацьовує захист живильної мережі Перевантаження або пошкодження кола Підключене навантаження та стабілізатор Сліди нагріву на клемах Поганий контакт Затягування та стан з'єднань

Заміна старого стабілізатора С-0,5 При підборі стабілізатора взамін пристрою, що вийшов з ладу, необхідно звіряти не тільки позначення С-0,5, але також вхідну та вихідну напругу, номінальну потужність, кліматичне виконання, схему підключення та конструктивне виконання. Кращий варіант при замовленні заміни — надати фотографію шильдика старого С-0,5 УХЛ.

Транспортування та зберігання При транспортуванні стабілізатор необхідно захищати від ударів, падіння, вологи та пошкодження електричних виводів. Пристрій повинен бути надійно закріплений в упаковці. Зберігання здійснюється в закритому сухому приміщенні з захистом від атмосферних опадів, конденсату та агресивних середовищ. Після тривалого зберігання перед включенням рекомендується перевірити стан ізоляції та електричних з'єднань.
