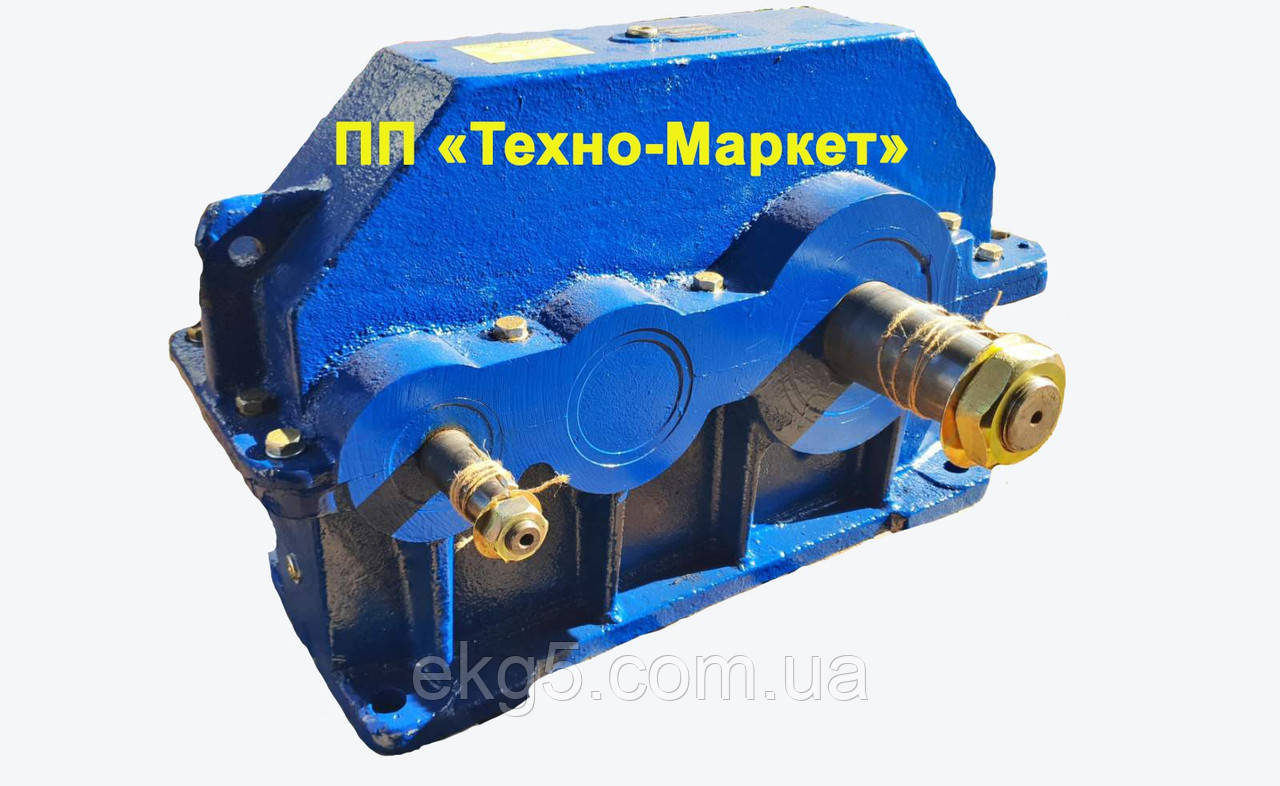

Редуктор Ц2У-250

Цилі

ндричний редуктор Ц2У-250 від виробника «Техно-Маркет»

Техно-Маркет — виробник і прямий постачальник циліндричних двоступеневих редукторів Ц2У-250 і 1Ц2У-250, призначених для експлуатації в важких промислових умовах. Ми виготовляємо редуктори за стандартами ГОСТ з можливістю індивідуальної комплектації під конкретні вимоги замовника.

Редуктори Ц2У-250 широко застосовуються в складі приводів конвеєрів, бурових установок, кранових механізмів, дробильного та металургійного обладнання, де потрібна надійна передача крутного моменту і зниження частоти обертання.

Призначення та принцип роботи редуктора Ц2У-250

Циліндричний двоступеневий редуктор Ц2У-250 призначений для:

• передачі та збільшення крутного моменту;
• зниження частоти обертання електродвигуна;
• стабільної роботи в тривалому та повторно-короткочасному режимах (S1, S3).

Конструкція редуктора заснована на циліндричних косозубих передачах, що забезпечує високий ККД, низький рівень шуму і підвищений ресурс роботи вузлів.

Області застосування редуктора Ц2У-250

Редуктор застосовується в різних галузях промисловості:

• бурові установки і СБУ;
• стрічкові, ланцюгові та скребкові конвеєри;
• підйомно-транспортні та кранові механізми;
• дробарки, змішувачі, живильники;
• металургійне та гірничодобувне обладнання;
• приводи загального промислового призначення.

Основные технические характеристики Ц2У-250

---

Габаритные и присоединительные размеры

Кінці валів редуктора 1Ц2У-250

Вхідний циліндричний вал





Вихідний циліндричний вал

Вхідний конічний вал

Вихідний конічний вал

Муфтовий вихідний вал

Розміри валів редуктора Ц2У-250

Циліндричне виконання валів

Вхідний вал

• l — 82 мм
• d — 35 мм
• Різьба — М24×2,0
• Шпонка — 10 мм

Вихідний вал

• l — 170 мм
• l1 — 85 мм
• Різьба — М64×4,0
• Шпонка — 22 мм

Конічне виконання валів

Вхідний вал

• l — 110 мм
• l1 — 82 мм
• d — 40 мм

Вихідний вал

• l — 170 мм
• l1 — 130 мм
• d — 90 мм

Типорозміри підшипників, що встановлюються на двоступеневі циліндричні редуктори Ц2У-250 і 1Ц2У-250

Типоразмер редуктора	Входной вал ( быстро- ходный )	Коли- чество	Промежу- точный вал	Коли- чество	Выходной вал ( тихо- ходный )	Коли- чество	Выходной вал ( тихо- ходный ) в виде зубчатой полумуфты	Коли- чество	Выходной вал ( тихо- ходный ) полый	Коли- чество
1Ц2У-250 (Ц2У-250)	7608А	2	7611А	2	7318А	2	7318А	2	2007928	2

основні технічні характеристики редукторів Ц2У-250 і 1Ц2У-250

Типоразмер редуктора	Передаточное число, u	Фактическое передаточное число, u1	КПД, %	Масса редуктора, кг	AwT	AwБ	Объем заливаемого масла, л
1Ц2У-250 (Ц2У-250)	8, 10, 12.5, 16, 20, 25, 31.5, 40	8.26, 10.00, 12.18, 16.53, 20.00, 24.36, 31.50, 38.37	96	310	250	160	10

Типоразмер редуктора

Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м

Допускаемый крутящий момент на выходном валу при работе редуктора в повторно-кратковременных режимах, Н*м

Допускаемая радиальная консольная нагрузка,приложенная в середине посадочной части, Н

Входной ( быстроходный ) вал

Выходной ( тихохоходный ) вал

Непре- рывный (Н), ПВ=100%

Тяжелый (Т), ПВ=40%

Средний (С), ПВ=25%

Легкий (Л), ПВ=15%

(Н)

(Т)

(С)

(Л)

(Н)

(Т)

(С)

(Л)

1Ц2У-250 (Ц2У-250)

5000

6300

8000

10000

3150

3550

4000

4500

18000

20000

22400

25000

Схеми складання редуктора Ц2У-250

Схема складання визначає просторове розташування вхідного і вихідного валів, що спрощує монтаж редуктора в привід.

Найбільш поширені схеми складання:

•     11
•     12
•     21
•     22

За запитом можлива поставка редуктора з гальмом, муфтою, фланцем або додатковими конструктивними елементами.

Варіанти складання редуктора 1Ц2У-250

Масла і обсяг заправки

---

Встановлювані підшипники

---

Маркування редуктора Ц2У-250

Приклад позначення:
Ц2У-250-20-12-У

Розшифровка:

•     Ц2У — тип редуктора
•     250 — міжосьова відстань
•     20 — передавальне число
•     12 — схема складання
•     У — кліматичне виконання

Підготовка редуктора Ц2У-250 до роботи

Перед введенням редуктора Ц2У-250 в експлуатацію необхідно виконати комплекс підготовчих операцій, що забезпечують його надійну, безпечну та довговічну роботу.

1. Зовнішній огляд

• Перевірити цілісність корпусу редуктора, відсутність тріщин і механічних пошкоджень.

• Переконатися у відсутності слідів корозії та пошкоджень, отриманих під час транспортування.

• Перевірити затягування всіх болтових з’єднань, кришок і фланців.

2. Перевірка комплектності

Редуктор повинен постачатися в такій комплектації:

• редуктор у зборі;

• паспорт виробу та експлуатаційна документація;

• заглушки, пробки, сапун (за наявності);

• консерваційне мастило (якщо передбачено умовами постачання).

3. Видалення консервації

• Очистити вали, посадкові поверхні та фланці від антикорозійного покриття.

• Протерти деталі чистою ганчіркою, змоченою уайт-спіритом або гасом.

• Не допускати потрапляння забруднень і абразивних частинок усередину корпусу редуктора.

4. Заправлення мастилом

• Установити редуктор у робоче положення.

• Заправити редуктор мастилом до контрольного рівня відповідно до паспорта виробу.

• Рекомендовані мастильні матеріали:

  • І-40А / І-50А — за температури навколишнього середовища від +5 до +35 °C;

  • ТАД-17І або аналогічні трансмісійні мастила — за підвищених навантажень.

• Після заправлення перевірити герметичність ущільнень і різьбових з’єднань.

5. Перевірка обертання

• Провернути вхідний вал вручну.

• Обертання має бути рівномірним, без заїдань, ривків і сторонніх шумів.

6. Монтаж на обладнання

• Установити редуктор на жорстку, рівну та міцну основу.

• Забезпечити точну співвісність валів редуктора і приводного агрегату.

• Виключити виникнення осьових і радіальних навантажень на вали.

• Надійно закріпити редуктор анкерними болтами.

7. Пробний пуск

• Виконати холостий пуск редуктора тривалістю 1–2 години.

• Під час пробного пуску контролювати:

  • рівень шуму та вібрації;

  • температуру корпусу (не вище допустимих значень);

  • відсутність витоків мастила.

• Після завершення пробного пуску повторно перевірити рівень мастила.

8. Введення в експлуатацію

• Вихід на робоче навантаження здійснювати поступово.

• Допуск до повного номінального навантаження — не раніше ніж через 8–12 годин безперервної роботи.

Примітка

У процесі експлуатації необхідно регулярно контролювати:

• рівень і стан мастила;

• температуру корпусу;

• стан ущільнень і підшипників.

Редуктор Ц2У-250 за умови правильної підготовки та дотримання вимог експлуатації забезпечує стабільну, надійну й тривалу роботу в складі промислового обладнання.



Виробництво та постачання редукторів Ц2У-250 від «Техно-Маркет»

Переваги роботи з нами:

• власне виробництво без посередників;
•     виготовлення редукторів на замовлення;
•     підбір передавального числа та схеми складання;
•     можливість комплектації електродвигуном;
• технічна консультація інженера;
• паспорт виробу, креслення та документація;
• гарантія на продукцію.

Редуктор Ц2У-250 від Техно-Маркет — це надійне рішення для промислового приводу з оптимальним співвідношенням ціни, ресурсу та технічних характеристик
