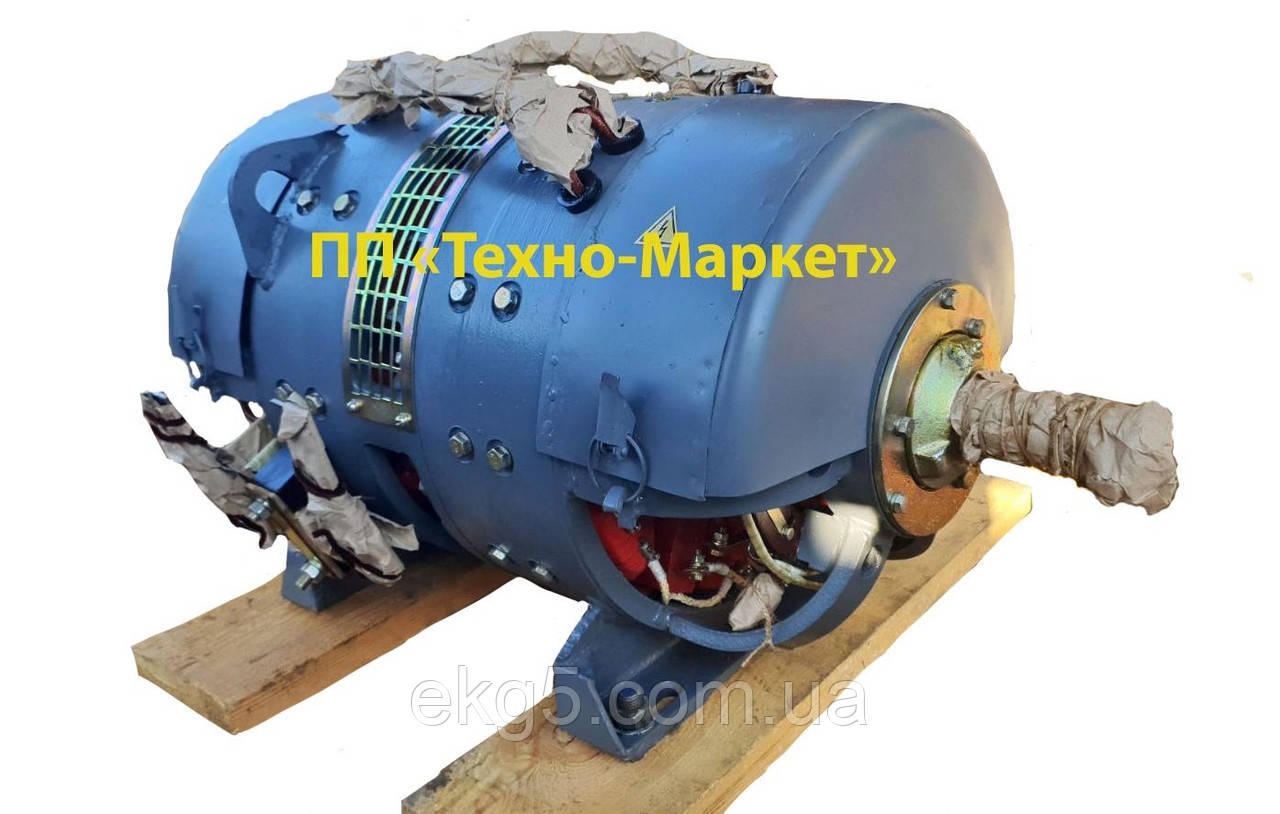

Двомашинний агрегат МВТ 25/9 + МВГ 25/11

Характеристика Двомашинний агрегат МВТ 25/9 + МВГ 25/11, своїм компонуванням та призначенням мало відрізняється від агрегатів А-706А та А-706Б. Він складається з збудника і допоміжного генератора - машин постійного струму із самовентиляцією. захищеного виконання. Допоміжний генератор має шість головних та шість додаткових полюсів, збудник — чотири головні та чотири додаткові полюси. Збудник МВТ-25/9 є машиною з поздовжньо розщепленими полюсами. Конструктивно збудник і допоміжний генератор складають один агрегат, якір якого приводиться у обертання ременной передачею від валу дизеля. Допоміжний генератор МВГ-25/11 має шість головних та шість додаткових. полюсів. Порушення паралельне. Обмотка якоря допоміжного генератора хвильова, з двома паралельними гілками. Секція обмотки виконана з прямокутної міді розміром 1,56 X5, 1 мм з ізоляцією ПБД. Вона складається з двох витків - так звана двовиткова секція. У пазах секції утримуються дротяним бандаж. Лобові частини у місцях намотування бандажів додатково ізольовані. літероїдом та азбестовим полотном. На головних полюсах збудника розміщено дві обмотки: паралельного збудження та диференціальна. Перша виконана із ізольованого мідного круглого дроту, друга — із мідної голої стрічки, намотаної плашмя. Обидві котушки ізолюються спільно та просочуються в епоксидному компаунді. З'єднання диференціальних котушок виконуються голою мідною шиною, а паралельного збудження - проводами в маслостійкій оболонці. Висновки від диференціальної обмотки є мідні шини, розташовані на ізоляційних прокладках поза машиною. Інші висновки виконані з маслостійких дротів, що проходять через гумові втулки. Обмотка якоря збудника хвильова одновиткова. Ізоляція головних полюсів збудника та допоміжного генератора класу F, додаткових полюсів - класу В, якір - класу F. . Умовне позначення МВТ25/9У2 + МВГ25/11У2 Склад агрегату 1. шарикопідшипник; 2. підшипникові щити збудника; 3. колектори; 4. щіткотримач; 5. обмотка якоря збудника; 6. сердечник головного полюса збудника; 7. станина збудника; 8. якір збудника; 9. диференціальна обмотка збудника; 10. паралельна обмотка збудження збудника; 11. колесо вентилятора; 12. головний полюс допоміжного генератора; 13. станина генератора; 14. якір генератора; 15. обмотка якоря генератора; 16. колектори; 17. підшипникові щити генератора; 18. вал якоря;
