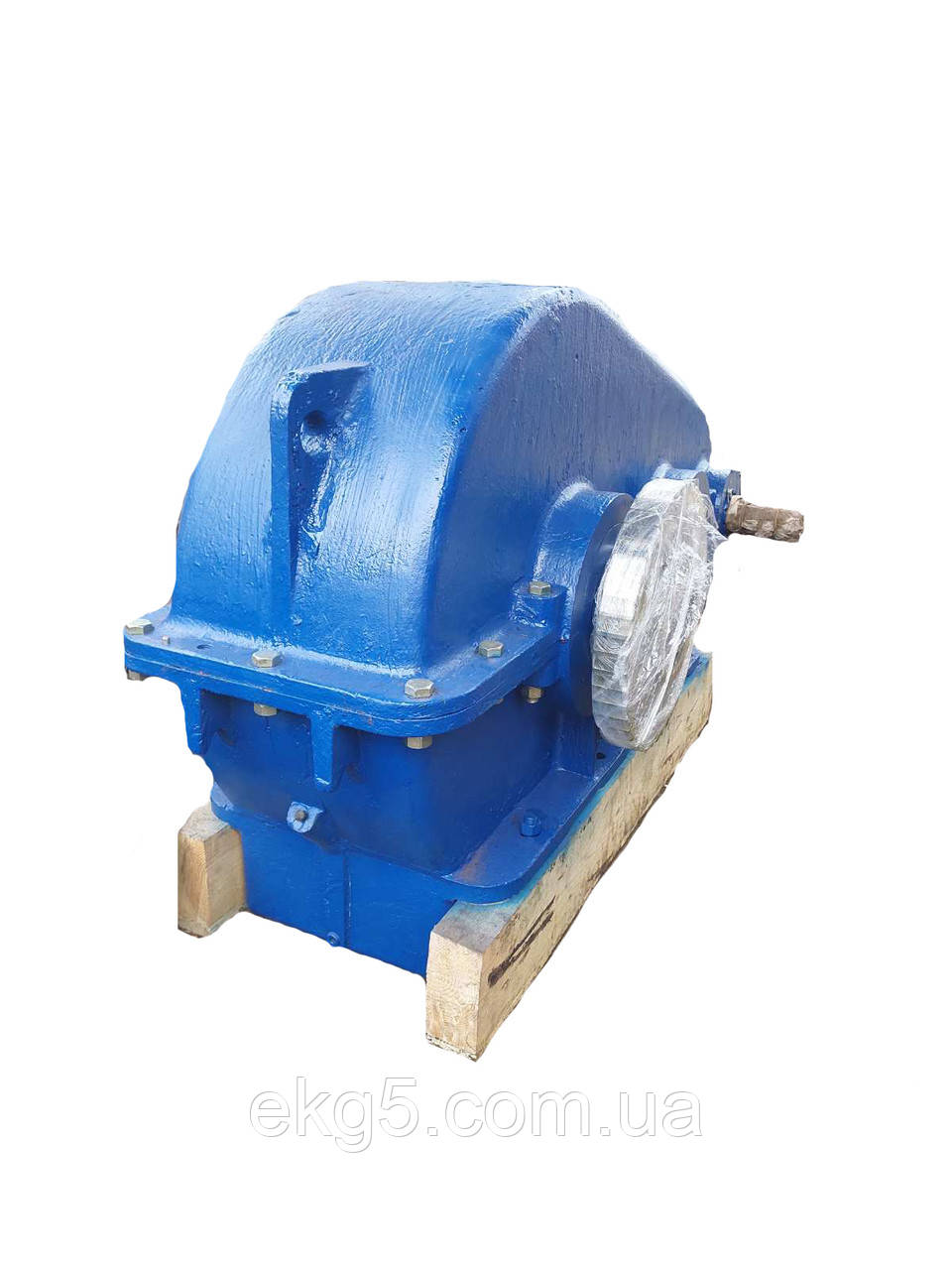

Редуктор РМ-1000

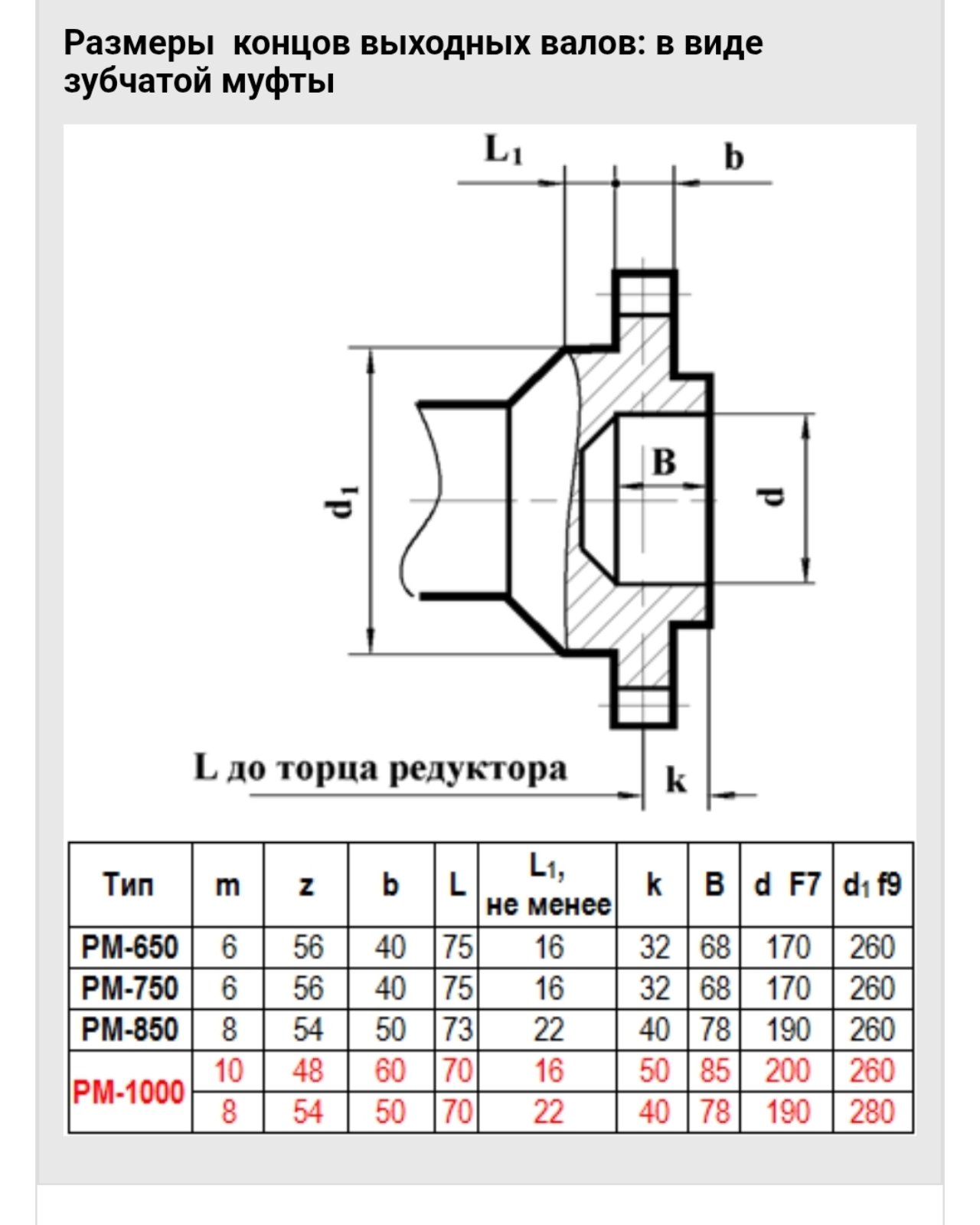

Редуктор РМ-1000 - це циліндричний горизонтальний двоступінчастий редуктор, із загальною міжосьовою відстанню 1000 мм. Виготовляється з передатними числами 8; 10; 12,5; 16; 20; 25; 31,5; 40, 50, момент, що крутить, на вихідному валу при ПВ=40% - 29894-53518 Нм. Стандартне виконання вхідного валу – конічне, вихідного – циліндричне або у вигляді частини зубчастої муфти. Застосовується для приводу кранів, лебідок, гуркотів, дровоколів, дробарок, пресів, інших машин та механізмів у межах допустимого моменту, що крутить. Призначений для експлуатації у тривалих чи повторно-короткочасних режимах роботи з постійними чи змінними навантаженнями. При роботі в реверсивному режимі, навантаження по моменту, що крутить, знижується на 30%.

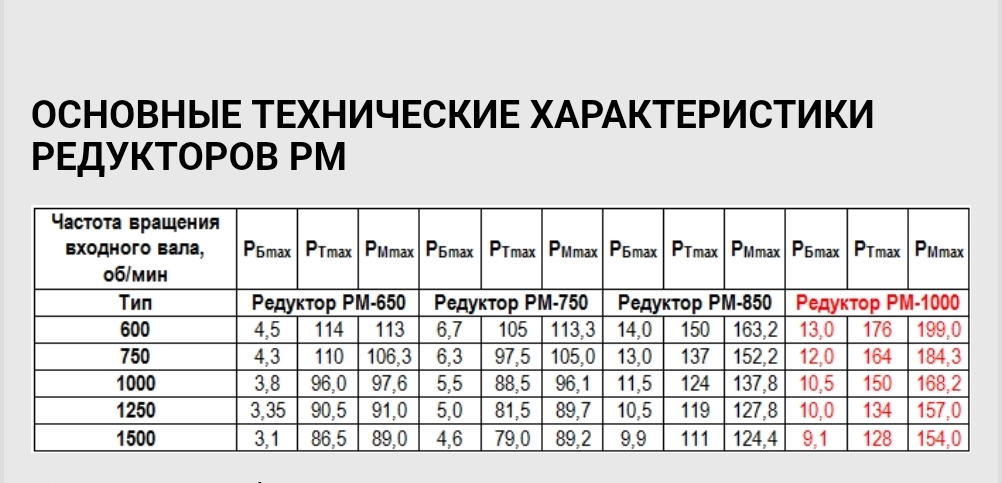

Технічні характеристики Характеристики двоступінчастого редуктора РМ-1000 взяті з технічного паспорта виробника, відповідають ГОСТ 20373. У таблиці технічних параметрів вказані: ряд передавальних чисел, номінальний крутний момент при режимі ПВ=40%, номінальне навантаження на валах, вага. має перевищувати 1500 об/хв. Розраховані працювати при запиленості повітря трохи більше 10 мг/м³. Потужність приводу, що підводиться, визначається за формулою:

Pвих = (Мвих * Nвих) / (9740 * U), квт.

Редуктор

Передавальні числа Номінальний момент, що крутить, Нм Допустиме радіальне консольне навантаження на валу, Н ККД,% Об'єм масла, л
Маса, кг

Швидкохідний
Тихохідний

РМ-

1000

8; 10; 12,5; 16; 20; 25; 31,5; 40, 50 29894-53518 9100-13000 128000-176000 0,98 55 2122
