Вимикач оливний ВМП-10-630

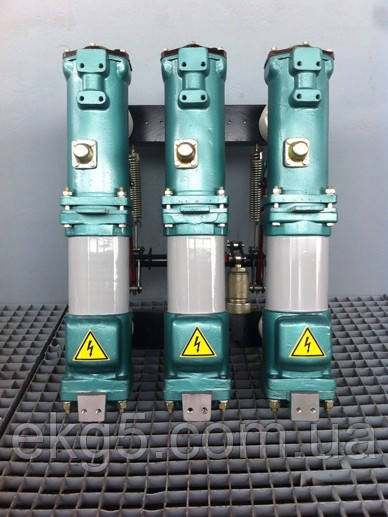

Вимикач оливний ВМП 10 належать до рідинних триполюсних високовольтних вимикачів із малим об'ємом дугогасаючої рідини (олія як діелектрика). \n /nМасляні вимикачі ВМП-10-630 призначені для комутації високовольтних ланцюгів трифазного змінного струму в номінальному режимі роботи встановлення, а також для автоматичного вимкнення цих ланцюгів у разі коротких замикань і перевантажень, що виникають у разі аварійних режимів. Керується вимикач ВМП-10 електромагнітним приводом постійного струму, вбудованим у раму вимикача. \n

Принцип роботи вимикач оливний ВМП 10

/nПринцип роботи вимикача ґрунтується на гасі дуги, що виникає під час розмикання контактів, потоком газомасляної суміші, що утворюється внаслідок інтенсивного розкладання трансформаторної оливи під дією високої температури горіння дуги. "nЦей потік отримує певний напрямок у спеціальному дуговому пристрої, розміщеному в зоні горіння дуги. \nВмикання вимикача відбувається завдяки енергії приводу (ПЕ-11 або ПП-67), а вимкнення — завдяки енергії вимикачів, що вимикають пружин. \n

Схема та габаритні розміри вимикача ВМП-10

\n \n

Вимикач оливний ВМП 10

\n

\n
• 1 — полюс;
\n
• 2 — опорний ізолятор;
\n
• 3 — рама;
\n
• 4 — ізоляційна тяга;
\n
• 5 — вал;
\n
• б — оливний буфер. /n Розміри вимикачів ВМП-10, мм, такі: \nДля стаціонарних розподільних пристроїв КСО.... 250 х774 "nДля комплектних розподільних пристроїв КРУ.. 230 х 666
\n

\n

Сфера застосування вимикача ВМП-10

/n Вимикач оливний ВМП 10 (вимикач оливний підвісний, дивись малюнок) з масою олії 4,5 кілограма призначений для встановлення у звичайних розподільних пристроях, вимикачі ВМП-10К, ВМП-10 — для малогабаритних комплектних розподільних пристроїв із викотними візками КРУ. /nОстання відрізняється від вимикача ВМП-10 меншою шириною, що досягається зближенням полюсів за допомогою встановлення між ними ізоляційних перегородок. Вимикачі ВМП-10П і ВМПП-10 мають вбудовані пружинні приводи. /nВ закритих розподільних пристроях застосовують малооливні вимикачі ВМП-10, ВМПП-10, ВМПЕ-10 та інші (відрізняються один від одного типом привода) для збірних камер КСО, а також ВМП-10К для КрРУ. \n /nМаломасляні вимикачі випускаються вітчизняних підприємствами серії ВМП (вимикач оливний підвісний) з вбудованим пружинним або електромагнітним приводом (різновидності ВМПП та ВМПЕ), олійні вимикачі колонкового типу ВК-10 з пружинним приводом, вимикачі олійні горщикового типу ВМГ-10 та ін. \n \nбакові оливні вимикачі, що збереглися в експлуатації, зараз витісняються малоолійними, а тепер уже вакуумними, елегантними та ін. "nB мережами застосовують вимикачі з малим обсягом оливи ВПМ-10, ВПМП-10, ВМП-10К, ВМП-10П, ВМПП-10. \n

Пристрій: вимикач оливний ВМП 10

/nКілий полюс вимикача складається з міцного вологостійкого ізоляційного циліндра, на кінцях якого заармірозані металеві фланці. На верхньому фланці укріплений корпус з алюмінієвого сплаву, всередині нього розташовані випрямлячий механізм, рухливий контакт, роликовий токознімний пристрій і оливовідділювач. \n \nЧитати: Вимикач ВМП-10 Технічний опис та інструкція з експлуатації. "nНіжний фланець закривається знімним силуміновим дном, всередині якого є нерухомий розетковий контакт, а зовні — корок для спускання оливи. Для спостереження за рівнем оливи у вимикачі є оливопоказник. Усередині циліндра, над розетковим контактом, розташована дугогасильна камера, що являє собою набір круглих пластин з електрокартону, фібри та гетинаксу. /nДля підвищення стійкості контактів до дії електричної дуги та збільшення терміну їх експлуатації знімні наконечники рухомих контактів і верхні кінці ламелей розеткових контактів облицьовані дугостійкою металокерамікою. \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

\n Технічна характеристика \n	\n Значення \n
1. Номінальна напруга, кВ	\n 10 \n
2. Найбільша робоча напруга, кВ	\n 12 \n
3. Номінальний струм А	\n 630, 1000, 1600 \n
4. Номінальний струм вимкнення, кА	\n 20 \n
5. Граничний наскрізний струм, кА:
а)  початкове ефективне значення періодичної \n \nскладна	\n 20 \n
б)  амплітудне значення	\n 52 \n
6. Граничний струм термічної стійкості для проміжку часу 4 с, кА	\n 20 \n
7. Власний час вимкнення вимикача з приводом, з, не більш ніж	\n 0,1 \n
8.  Час вимкнення (до згасання дуги) вимикача з приводом, с, не більш ніж	\n 0,12 \n
9. Власний час вмикання вимикача з приводом, з	\n 0,3 \n
10. Мінімальна безтокова пауза в разі автоматичного повторного вмикання (АПВ), з	\n 0,5 \n
11. Маса вимикача (без олії), кг	\n 130…145 \n
12. Маса олії, кг	\n 4,5 \n

\n

Умови експлуатації вимикача ВМП-10

/nВимикач оливний ВМП 10 виготовляє для роботи в нормальних кліматичних умовах, у тропічному кліматі та посилені — з підвищеною механічною стійкістю в нормальному та тропічному виготовленні. Структура умовного позначення вимикача ВМП (Е) -10-Х/Х У2 \n

\n
• ВМП — вимикач підвісний малооливний.
\n
• Е — електромагнітний привод ПЕ-11.
\n
• 10 — номінальна напруга, кВ.
\n
• Х — номінальний струм вимкнення (20; 31,5) кА.
\n
• Х — номінальний струм вимикача (630; 1000; 1600), А.
\n
• У3 — кліматичне виконання й категорія розміщення.
\n

\nВ процесі експлуатації вимикача виявлено, що напрямні стрижні, якими ковзає крапронова напрямна колодка, можуть провертатися навколо своєї осі. Стрижні мають металеві упори для обмеження ходу токознімних роликів. У нормальному положенні упори проходять у прорізи капронової колодки. Під час провертання напрямних стрижнів упори зміщуються в сторону щодо прорізів і в момент вмикання або вимкнення вимикача капронова колодка вдаряється об упори та ламається. Для усунення цього дефекту перед введенням вимикача в роботу встановлюють стопорні гвинти, що закріплюють положення напрямних стрижнів.Вимикач оливний ВМП 10складського зберігання.
