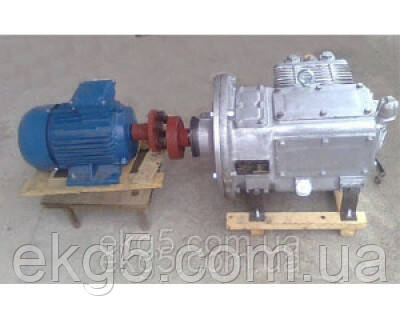

Компресорний агрегат ЕК-4М

Компресорний агрегат ЕК-4М призначений для подавання стисненого повітря в гальмівні системи елементів рухомого складу. Залежно від модифікації компресор ек 4 застосовують у вагонах поїздів метрополітену, у гальмівних системах трамваєв, тролейбусів та екскаваторів.

 Компресорний агрегат: Специфіковане виріб, призначене для забезпечення рухомого складу якісним сжатым повітрям и містить в себе компресор, приводний електродвигун, пристрій передавання енергії до компресор, системи охолодження и підігрівання, блок очищення и осушки стисненого повітря, елементи регулювання, захисту, контролю и діагностики.

Компресори такого типу конструктивно відносять до горизонтальних однорядних поршневих машин. Повітряний компресор ек 4 дає змогу за одного ступеня стиснення отримувати робочий тиск розміром вісім кілограмів на квадратний сантиметр.

Компресор двоциліндровий, одноступеневий, з горизонтальним розташуванням поршневої групи. Продуктивність компресора 300 л/хв за 280 об/хв колінчастого вала з періодом вмикання не більш ніж 50% і тривалістю циклу до 10 хв.

Компресор ЕК-4  складається з корпусу (картера) 6, блока двох циліндрів 17, клапанної коробки (головки блока циліндрів) 16, шатунно-кривошипного механізму та двоступеневого редуктора. Корпус 6 компресора, блок циліндрів 17 і клапанна коробка 16 відлиті із сірого чавуну. На корпусі монтуються всі вузли та деталі компресора. У корпусі є вікна для доступу до деталей і вузлів компресора. Вікна закриті кришками 3, під якими прокладені картонні прокладки для ущільнення. Через сапун 4 картер повідомлено з атмосферою.

Рис. 64. Компресор типу ЕК-4: а - різновид збоку, б-від зверху; 1, 2, 8, 11 — шестерні редуктора, 3 — кришки, 4 — сапун, 5 — стяжні болти, 6 — корпус, 7-розбризкувач, 9 — корок, 10 — ексцентрикова вісь, 12 — стопорний болт, 13 — електродвигун, 14 — кронштейни для підвішування агрегату, 15 — олійний щуп, 16 -клапанна коробка, 17-блок циліндрів, 18 — поршень, 19 — колінчастий вал, 20 — шатуни, 21 — кришка, 22, 23 — кулькові підшипники, 24 — кришка клапана, 25-стакан клапана, 26 — гайка М8, 27 — шпилька, 28 — обойма нагнітального клапана, 29 — пружина, — пластина клапана, 31 — сідло нагнітального клапана, 32 — прокладка, 33 — корпус клапанної коробки, 34 — обойма всмоктувального клапана, сідло всмоктувального клапана, 36 — шпилька, 37 — регулювальні прокладки, 38 — гайка, 39 — шатунний болт, 40 — розбризкувач

Ми можемо запропонувати своїм клієнтам широку географію постачання, набутих у нас виробів, ціни нижче за ринкові та можливість індивідуального розв'язання питань оплати з кожним клієнтом. Ми маємо практику доставки виробів за попереднім замовленням, що забезпечує найповніше задоволення потреб кожного клієнта.

Відвантаження замовленої в нас продукції здійснюється впродовж декількох днів, що забезпечує мінімальні терміни доставки придбаного товару замовнику.
