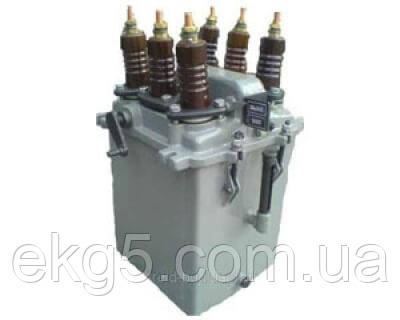

Оливний вимикач ВМЕ-6-200-1,25

Оливний вимикач ВМЕ 6-200-1,25 застосовується в закритих установках високої напруги змінного струму з частотою 50 Гц. У ньому застосований спрощений варіант дугогасильного пристрою, що являє собою горизонтально розташовану фіброву трубку з отворами по кінцях для нерухомих контактів і з контактною перемичкою всередині. \n /n Вимикач ВМЕ-6-200-1,25 належить до класу однобакових оливних вимикачів, у яких олива слугує не тільки дугогасним середовищем, але й ізоляцією між струмовідними та заземленими частинами, між полюсами та розомкнутими контактами. /n Всі три полюси вимикача ВМЕ поміщені в один загальний бак. Кожен полюс має простий розрив без спеціальних дугогасильних пристроїв. Керування вимикачем ВМЕ здійснюється окремими ручними приводами ПРБА та ПМ-300. \nЗа бажанням замовника можлива підставка привода ПМ-300 (ПРБА) окремо від вимикача. \nВимикач ВМЕ6-200 має два варіанти виконання: /n — для стаціонарних установок — невеликих розподільних пристроїв, моторних ящиків тощо; /n — для пересувних установок — екскаваторів, електротракторів тощо. \n \nКонтактна група ВМЕ-6-200 /nКонтактна система вимикача складається з робочих і дугогасильних контактів. Робочими нерухомими контактами є скоби, прикріплені до нижніх кінців струмовідних стрижнів ізоляторів, а робочими рухомими — контакти щіткового типу, прикріплені до ізоляційної штанги. \n /nДугасильними контактами є вугільники, прикріплені до робочих контактів дугогасними рухомими контактами. Контактний тиск створюється розташованими під рухомими контактами плоскими сталевими пружинами. Запашні контакти розмикаються пізніше від робітників, завдяки цьому у разі вимкнення на них виникає і горить дуга. \n \nКонтакти масляного вимикача ВМЕ-6-200 \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Найменування контакту	чертеж
Контакт дугогасний нерухомий	8ВУ.551.021
Контакт дугогасний рухливий	5ВУ.551.005
Контакт робочий нерухомий	8ВУ.551.020
Контакт робочий рухливий	5ВУ.578.000

\nГабаритні розміри вимикача ВМЕ 6-200 з приводом ПМ-300 \n \n \n \nЦінуйте уточнюйте.
