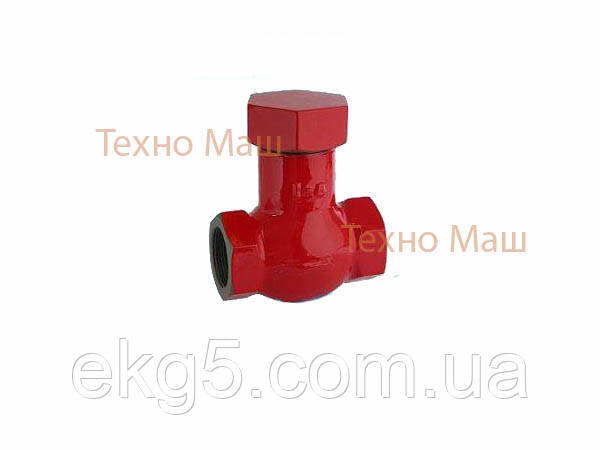

Зворотний клапан Е155А на ЕКГ-5

Компанія реалізує за ціною від виробника зворотний клапан Е155А \n /nДля пропуску стисненого повітря тільки в одному напрямку, а також створення сприятливих умов під час увімкнення МК (т.к. забезпечує збереження стисненого повітря в головному резервуарі). \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

Параметри	Умовний номер
	Э-155 (1-8)	Е-155А (1-9)
Максимальний робочий тиск, МПа (кгс/см2)	1,0 (10)
Діаметр умовного проходження, мм	40	32
Приєднувальна різь	G1½-B	G1¼-B
Інтервал робочих температур	± 60
Габаритні розміри, мм	128х86х162
Маса не більш ніж кг	4,4	4,5
Гарантійний термін зберігання/експлуатації, років	2,5/2

\nIмає трубну різь діаметром 1,25. Встановлюється перед головним резервуаром. \n "nДля пропуску стисненого повітря тільки в одному напрямку. Забезпечує збереження стисненого повітря в запасному резервуарі у разі розриву головного резервуара або трубопроводів НМ, що закінчуються до Е-175. \n \nIмає трубну різь діаметром 0,5. Встановлюється перед запасним резервуаром. \n /nДля правильного монтажу клапанів у відповідному трубопроводі НМ на корпусі кожного з них відлита стрілка, що вказує напрямок руху стисненого повітря під час відкритого клапана. \n Конструкція зворотного клапана  усл. No155А /nОбратний клапан  Е155А встановлюється на нагнітальний трубопровід між головним резервуаром і компресором. \n "nКлапан складається з корпусу 1 і власне циліндричного клапана 2, який відносно корпусу має невеликий проміжок діаметром. \n \nКлапан 2 виготовляють із латуні або полімерного матеріалу. Над клапаном є порожнина, закрита кришкою 3 з прокладкою 4. \n "n При поданні стисненого повітря від компресора клапан 2 підіймається. Підйом клапана відбувається повільно, позаяк цьому перешкоджає повітряна подушка в порожнині над клапаном. \n "nK кінець підіймання клапана ця повітряна подушка поступово розсмоктується через нещільність між клапаном і корпусом. \nБлагодаря повільному зміні тиску в порожнині під кришкою клапан 2 не встигає опускатися на сідло в процесі пульсації тиску в нагнітальному трубопроводі — цим запобігає стук клапана. \nЯкщо подавання повітря припиняється, то внаслідок проміжків між циліндричною поверхнею клапана та корпусом він під дією власної ваги сяде на сідло. \n

Пристрій

\nКожен зворотний клапан має такі складані елементи: \n

\n
1. Корпус із горловиною, вхідним і вихідним штуцерами, а також сідлом для склянки зі сталі (Е-155А) або латуні (Е-175). Сідло всередині запресоване в корпус.
\n
2. Латунний стакан (клапан) розташований на ковзній притирці всередині горловини корпусу та має у верхній частині нарізну заглушку зі сталі (капрона), а в нижній частині гумове кільце ущільнювальне (для Е-155А), яке кріпиться до склянки за допомогою болта, пружинний і завзятий шайб. Кожна склянка із зовнішнього боку має нещільність у формі поздовжньої проточки — лисиці, необхідної для стійкої роботи клапана. Водночас у склянки Е-155А глибина такої нещільності становить 0,7-0,9 мм, а в склянки Е-175 0,3 — 0,4 мм.
\n
3. Нарізна кришка з гумовою ущільнювальною прокладкою.
\n

"n При увімкненні МК зусиллям стисненого повітря знизу склянка плавно відривається від свого сідла, підіймається вгору до упору в гумову прокладку та впродовж усього часу роботи МК залишається у верхньому положенні, пропускаючи стиснене повітря в напрямку до відповідному повітряному резервуару. \n "n при від'єднанні МК склянка під дією власної ваги плавно опускається і, притискаючись до свого сідла, відсікає відповідний повітряний резервуар від нагнітального тракту, який зупинився МК. \nПлавність ходу склянки вгору та вниз забезпечується наявністю нещільності з його зовнішнього боку. Під час склянки вгору повітря, що міститься в камері під ним, починає стискатися й перетікати по нещільності склянки вниз, надаючи йому можливість піднятися на максимальну висоту. Під час склянки вниз у камері під ним створюється роздільна здатність, і повітря починає перетікати по нещіткості склянки вгору, забезпечуючи наповнення камери під ним і надаючи можливість склянці плавно опуститися на своє сідло. \n

\n
1. Стакан стукає під час роботи МК. Причини: \n
   \n
   • збільшена глибина нещільності на склянці або те, що на ній верхньої нарізної заглушки. Це призводить до виникнення зайвої рухливості склянки у вертикальній площині, і як наслідок — резонансу в русі від ходу поршнів МК.
   \n
   \n
\n
2. Занадто повільне підняття (опускання) склянки під час відкривання (закривання) зворотного клапана (можливо зависання її у верхньому положенні). Причини:  \n
   \n
   • Зайве щільне притирання зовнішньої поверхні склянки до внутрішньої поверхні горловини корпусу або надмірно зменшена глибина нещільності на склянці.
   \n
   \n
\n
3. Нещільна посадка клапана на своє сідло під час вимкнення МК. Причини: \n
   \n
   • потрапляння окалини під посадкову поверхню склянки;
   \n
   • розрив гумового ущільнювального кільця (Е-155А).
   \n
   \n
\n

/nОстанання 2 несправності можна легко визначити в депо у разі неробочого МК через відкриття зливного краніка на оливозбірнику, що знаходиться перед зворотним клапаном Е-155А. У разі несправного клапана з оливозбірника має злитися тільки відстій і жодного додаткового виходу повітря не має бути. \n \nДоставка на склад покупця в будь-який регіон України. \n \nЦінуйте уточнюйте.
