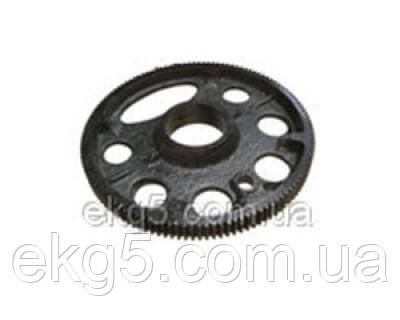

Колесо зубчасте z = 122, m = 8 No 1080.05.336

Продам за ціною від виробника колесо зубчасте z = 122, m=8 креслення No 1080.05.336 \n \n Застосування: Вал проміжний \n \nГабарити: \n /nвисота — 110 мм /nдіаметр — 992 мм \n \nОб'єм деталі ≈ 0,085 м3 \n \nМатеріал - 34ХНЛ \n \nТвердість - НВ=241-286 \n \nМаса: 245 кг. \n \nпозиції No 38 \nКількість деталей на складальний креслення: 1 шт \n \nДеталь входить до складу вузла Вал проміжний 1080.05.332-1СБ \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

\n No позиції на ескізі \n	\n Можливі дефекти \n	\n Спосіб встановлення дефектів і контрольний інструмент \n	\n Розміри, мм \n			\n Поєднання та рекомендований спосіб відновлення \n
			\n номінальний \n	\n допустимий без ремонту в поєднанні з деталлю \n
				\n новій \n	\n Колишня в експлуатації \n
\n \n	Трещини й обломи зубів	Огляд. Лупа. Замер. Штангенциркуль 0-200 мм	\n - \n	\n - \n	-	Допускаються обломи торців зубців на довжині 4,00 мм не більш ніж на двох не розташованих поруч зубцях. В інших випадках бракувати
\n \n	Вифарбовування робочої поверхні зубів	Те саме	\n - \n	\n - \n	\n - \n	Не більш ніж 20% поверхні як дрібні раковини завглибшки до 0,50 мм
\n 1 \n	Зношування зубців завтовшки	Замір товщини зуба на висоті h = 5,98 мм. Штангензубомер	-0,33 \n11,096 \n-0,50	\n 9,80 \n	\n - \n	Менш ніж 9,80 мм. Колесо зубчасте замінити
\n 2 \n	Зношування поверхні по \nØ 65 А3	Замер. /n нутромер мікрометричний 50-75 мм	+0,06 \n65,00	\n 65,08 \n	\n - \n	Понад 65,08 мм. Відновити до розміру за кресленням
\n 3 \n	Зношування поверхні по \nØ 260 А	Замер. /n Нутромер мікрометричний \n75-600 мм	+0,045 \n260,00	\n 260,10 \n	\n - \n	Понад 260,10 мм. Відновити до розміру за кресленням

\n  \n "nДоставка на склад покупця.
