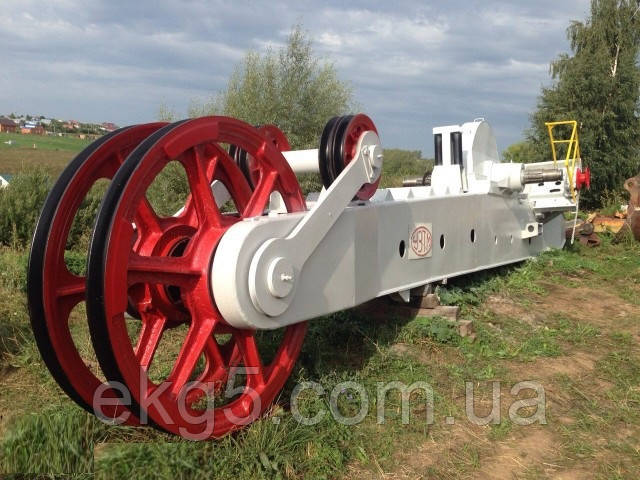

Стріла на ЕКГ-5, 1080.05.00СБ

Наша компанія реалізує за ціною виробника стрелу екскаватора ЕКГ-5 чертеж 1080.05.00СБ \n "n (запчастини до екскаваторів ЕКГ-4,6, ЕКГ-5, ЕКГ-5А). \n /nВ цей час на вітчизняних кар'єрах і прихованих екскаваторах із канатною системою висування колодки переважно застосовують двобалочні зі стріли та внутрішню колодку. Однобалкові стріли та двобалкові зовнішні ручки мають екскаватори з зубчасто-реєчною системою напору, як-от кар'єрні лопати ЕКГ-4,6Б, ЕКГ-5А та ЕКГ-20. Більшість стріл сучасних моделей екскаваторів мають у плані розширену до п'яти форму (рис. 10.13, а-в), водночас на моделях, що мають однобалкову стрілу, іноді використовують бічні відтяжки (рис. 10.13, а) для поліпшення її стійкості (ЕКГ-4,6, ЕКГ-5А). \n "n При однобалковій внутрішній ручці стрілу зазвичай виконують дві балкові; за двох балячних зовнішніх ручок стріла однобалкова. \n \nДвухбалькові стріли застосовують на екскаваторах із канатним і колінно-важільним напором. Ці стріли виконують суцільнорамні (рис. 10.3, г, ж) або шарнірно-зчленованими (мал. 10.3, д, е). \n /nСтрели екскаваторів із колінно-важільним і канатним напором або не несуть на собі механізму напору, або несуть меншу його частину та працюють тільки на поздовжнє стиснення (за винятком невеликих навантажень від ваги у вертикальній площині й інерційних навантажень від власної ваги в горизонтальній площині). \n \nШарнірно-зчленована двобалкова стріла екскаватора з канатним напором складається з двох частин — нижньої та верхньої (см. рис. 10.13, д, е). Нижня частина стріли утворює жорсткий трикутник із двоногою стійкою й підкісами. Нижня частина стріли виготовляють легкою та простою за конструкцією — зазвичай у формі зварної стрижневої системи, оскільки вона входить до просторової конструкції окремим елементом і працює як одне ціле. Верхня частина стріли з'єднана шарніром із нижньою та підвішується на стрілових канатах або жорсткому тягі. Виконавча частина механізму напору із сідловим підшипником монтується на осі, що з'єднує нижню частину стріли з підкосами. Оскільки верхня частина стріли передає тільки стискальні зусилля від підіймальних канатів, її виконують у формі двох стійок коробчастого або трубчастого перерізу. \n \nКорпуса стріл виготовляють зварними коробчастого або круглого перерізу. Трубчасті елементи мають велику міцність і легкість. \n /nСтрели потужних скручених лопат із колінно-важільним напором виготовляють у формі нерозрізної суцільнорамної двоболової конструкції з ферминою розкісною решіткою (см. рис. 10.13, ж). \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n \n

\n

Складники вузла Стріла екскаватора

\n

№	ЧЕРЕСТОЖ	НАЗВАЛЕННЯ	КОЛ-ВО	МАССА, КГ
1	1080.55.332	Вал напірний	1	0,00
4	1080.05.36СБ	Поручні	1	15,00
4	1080.05.39-3СБ	Головна частина стріли	1	2 680,00
4	1080.05.65-1СБ	Тяга	2	198,00
4	1080.05.600-1СБ	1080.05.600 Встановлення напрямних роликів	1	108,00
4	1080.05.700-1СБ	Гальмо напору	1	106,00
4	1085.75.300СБ	Механізм напірний	1	4 300,00
4	1085.05.400-1СБ	Захист стріли	1	76,60
4	1080.05.980-1СБ	Обмежувач ходу ручки	1	9,00
4	1085.55.850-3СБ	Вентиляція напору	1	113,00
4	1085.76.01-1СБ	Майданчик	1	233,00
4	1085.76.80-2СБ	Система змащення стріли	1	48,50
4	1086.05.100-3СБ	Корпус стріли	1	8 840,00
4	1080.05.800-1СБ	Вентилятор напору	1	113,00
5	1086.05.800СБ	Амортизатор	2	162,00
8	1080.05.88	Валик	2	8,80
9	1080.05.89	Шайба	4	1,36
10	1080.05.488	Шайба	2	0,62
11	1080.05.488-01	Шайба	2	0,74
12	1080.05.488-02	Шайба	2	1,47
17	0.09665	Марка заводу N4	2	6,00
18	1080.05.01-1СБ	Майданчик	1	0,00

\n \n \nЦіна: Оптові та роздрібні ціни уточнюйте
