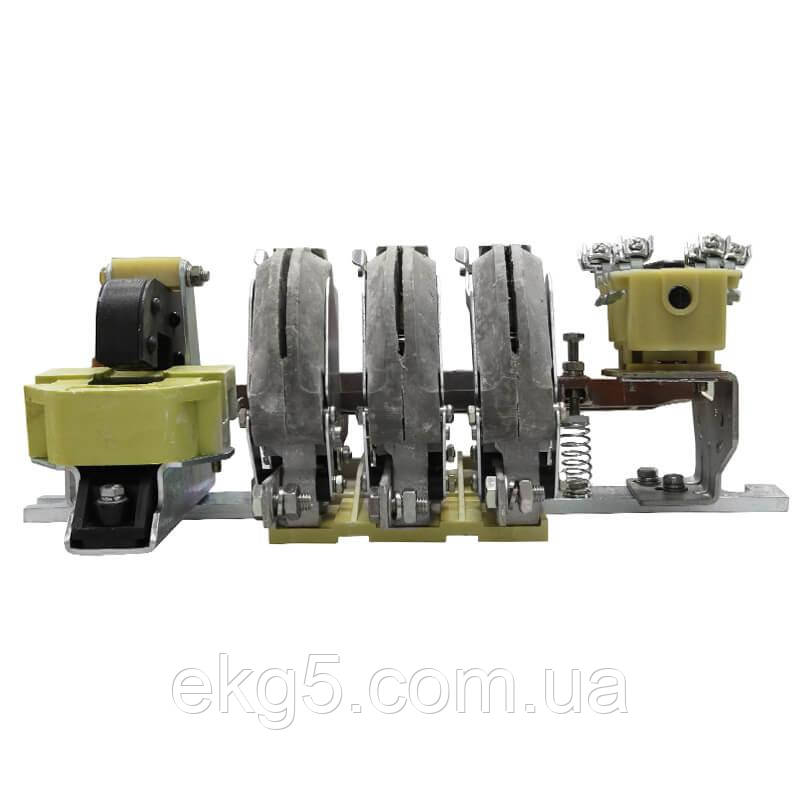

Контактор електромагнітний КТ 6023Б-У3

Контактор КТ 6023Б-У3 — це пристрій відкритого типу загального застосування з природним повітряним охолодженням. Призначений для вмикання та вимикання приймачів електричної енергії, для експлуатації в умовах помірного клімату.

Призначення та область застосування

Контактори електромагнітні змінного струму КТ-6023 розраховані на роботу в ланцюгах напругою до 380 В у стаціонарних приводах у дистанційному режимі:

• частий пуск і реверсування короткозамкнених електродвигунів;

• використання у складі ПКП (низьковольтних комплектних пристроїв) для вмикання потужних електричних машин;

• застосування в апаратурі АВР (автоматичного введення резерву) та інших розподільчих пристроях.

Технічні показники та надійність

Контактори забезпечують велику кількість циклів комутації при дистанційному керуванні:

• Механічна зносостійкість: 10 млн циклів.

• Комутаційна зносостійкість: 330 тисяч циклів.

• Допустима частота вмикань: 1200 на годину.

• Категорія застосування: АС-4.

• Ступінь захисту: IP00.

Уже протягом пів століття контактор КТ-6023 не зазнає жодних змін конструкції, простота якої є доказом вищого ступеня надійності.

Конструктивні особливості

• Тип: трифазний (три силові контакти).

• Номінальний струм (Iном​): 160 А.

• Дугогасіння: ефективне гасіння дуги за допомогою дугогасильних камер.

• Керування: змінний струм 220 В, 50 Гц.

• Блок-контакти: зібрані за схемою 2з + 2р.

• Приєднання провідників: універсальне.

Розшифровка маркування: К Т 60 Х1 Х2 Б Х3 Х4

• Х1 — величина номінального струму (1-100А; 2-160А; 3-250А; 4-400А; 5-630А; 6-1000А)

• Х2 — кількість полюсів

• Б — контактор модернізований

• Х3 — матеріал головних контактів:

  • С — металокерамічні на основі срібла;

  • (-) — контакти мідні.

• Х4 — напруга котушки керування.

Кліматичне виконання:

• У — для районів помірного клімату;

• ХЛ — для холодного клімату;

• 3 — категорія розміщення.

Габаритні розміри та маса

Ціна: Уточнюйте. Увага: характеристики товару, комплект поставки та зовнішній вигляд можуть бути змінені виробником без попереднього повідомлення. Зазначена інформація не є публічною офертою.

Контактор КТ 6013, КТ-6023 (Б, БС) — транспортування, установка, налагодження та обслуговування

Контактор КТ 6013, КТ-6023 (Б, БС) призначений для надійної комутації електричних ланцюгів у промислових установках. Дані пристрої широко застосовуються в системах керування електроприводами, забезпечуючи стабільну роботу обладнання при різних режимах навантаження.

Транспортування контакторів КТ 6013, КТ-6023 (Б, БС)

• Контактори КТ 6013, КТ-6023 (Б, БС) поставляються в захисній упаковці, що запобігає механічним пошкодженням та впливу вологи при перевезенні.

• Перевезення можливе автомобільним, залізничним або іншим видом транспорту з дотриманням правил кріплення вантажу.

• Контактор КТ 6013, КТ-6023 (Б, БС) повинен транспортуватися у вертикальному положенні, що виключає деформацію елементів конструкції.

Установка контактора КТ 6013, КТ-6023 (Б, БС)

• Перед монтажем контактора КТ 6013, КТ-6023 (Б, БС) необхідно виконати зовнішній огляд і перевірити цілісність усіх вузлів.

• Контактори КТ 6013, КТ-6023 (Б, БС) встановлюються на підготовлену поверхню або монтажну панель із дотриманням вимог щодо зазорів та охолодження.

• Контактор КТ 6013, КТ-6023 (Б, БС) підключається до електричної мережі згідно зі схемою виробника з обов'язковим дотриманням техніки безпеки.

Налагодження контакторів КТ 6013, КТ-6023 (Б, БС)

• Після установки контактор КТ 6013, КТ-6023 (Б, БС) підлягає перевірці працездатності в холостому режимі.

• Контактори КТ 6013, КТ-6023 (Б, БС) потребують регулювання контактної групи та перевірки зусилля притискання контактів.

• Контактор КТ 6013, КТ-6023 (Б, БС) повинен забезпечувати чітке спрацьовування без заїдань та сторонніх шумів.

Обслуговування контактора КТ 6013, КТ-6023 (Б, БС)

У процесі експлуатації контактори КТ 6013, КТ-6023 (Б, БС) потребують регулярного технічного обслуговування.

• Контактор КТ 6013, КТ-6023 (Б, БС) необхідно періодично очищати від пилу та забруднень, а також перевіряти стан контактних поверхонь.

• Контактори КТ 6013, КТ-6023 (Б, БС) при зносі контактних елементів потребують своєчасної заміни комплектуючих.

Переваги контакторів КТ 6013, КТ-6023 (Б, БС)

• Контактор КТ 6013, КТ-6023 (Б, БС) відрізняється високою надійністю та тривалим терміном служби.

• Контактори КТ 6013, КТ-6023 (Б, БС) стійкі до навантажень і підходять для важких умов експлуатації.

• Контактор КТ 6013, КТ-6023 (Б, БС) забезпечує стабільну роботу обладнання та безпеку електричних систем.
