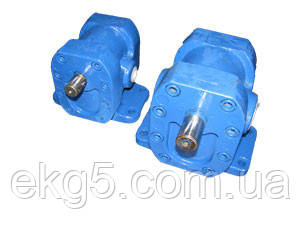

Насос Г11-22А

Насос Г11-22 (Г11-22А) — шестеренний насос | Виробництво ПП «ТЕХНО-МАРКЕТ»

Опис

ПП «ТЕХНО-МАРКЕТ» здійснює виготовлення та постачання шестеренних насосів Г11-22, Г11-22А, а також інших типорозмірів серії Г11.

Насоси призначені для подачі робочої рідини (мінеральних масел) у змащувальних та гідравлічних системах промислового обладнання. Застосовуються у верстатах, пресах, виробничих машинах і технологічних лініях, де потрібна стабільна та безперервна подача робочого середовища.

Контроль якості здійснюється на кожному етапі виробництва.

Призначення та принцип роботи

Шестеренний насос Г11-22 призначений для перекачування мінеральних масел та інших змащувальних рідин, що відповідають вимогам конкретної гідравлічної або змащувальної системи.

Принцип дії заснований на обертанні пари шестерень: ведучої та веденої. При обертанні робочих елементів рідина надходить у всмоктувальну порожнину, переноситься між зубами шестерень і корпусом, після чого витісняється в нагнітальну магістраль. Така конструкція забезпечує простоту пристрою, високий рівень ремонтопридатності та надійність при тривалій експлуатації.

Сфери застосування:

• системи змащення промислового обладнання;

• гідравлічні системи верстатів і пресів;

• металообробне обладнання;

• виробничі машини та установки;

• технологічні лінії;

• циркуляційні масляні системи.

Серія насосів Г11

Крім моделей Г11-22 та Г11-22А, серія включає інші популярні типорозміри:

• Г11-23, Г11-23А;

• Г11-24, Г11-24А;

• Г11-25, Г11-25А.

Типорозмір підбирається суворо відповідно до параметрів гідравлічної або змащувальної системи обладнання.

Важливо при заміні: Однієї збігу зовнішнього вигляду недостатньо — обов'язково перевіряйте повне маркування, продуктивність, напрямок обертання, виконання приводного вала, а також розташування всмоктувального та нагнітального отворів.

Конструкція та контроль якості

Основними елементами насоса є корпус, ведуча та ведена шестерні, вали, опорні елементи та ущільнення. Внутрішні зазори та точність геометрії робочих поверхонь безпосередньо впливають на продуктивність, робочий тиск, нагрівання та ресурс насоса.

У процесі виробництва на ПП «ТЕХНО-МАРКЕТ» виконується:

• вхідний контроль матеріалів і комплектуючих;

• контроль якості механічної обробки деталей;

• перевірка геометричних і приєднувальних розмірів;

• контроль допусків робочих елементів і якості складання;

• перевірка герметичності та остаточне приймання агрегату перед відвантаженням.

Монтаж і перший запуск

Монтаж і підготовку до роботи повинен виконувати кваліфікований персонал.

Порядок монтажу:

1. Очистити трубопроводи та приєднувальні поверхні.

2. Перевірити відповідність приєднувальних розмірів і співвісність валів приводу.

3. Надійно закріпити насос і перевірити герметичність всмоктувальної та нагнітальної магістралей.

4. Переконатися у правильному напрямку обертання вала.

5. Заповнити систему робочою рідиною.

Особлива увага: Всмоктувальна магістраль повинна бути абсолютно герметичною. Підсос повітря призводить до підвищеного шуму, нестабільної подачі рідини та прискореного зносу внутрішніх деталей насоса. Робота агрегату «на суху» не допускається.

При першому запуску слід проконтролювати наявність подачі масла, робочий тиск, відсутність витоків, сторонніх шумів, вібрацій і перегріву корпусу.

Експлуатація та технічне обслуговування

Для забезпечення тривалого терміну служби насоса необхідно використовувати чисту робочу рідину та своєчасно обслуговувати фільтруючі елементи.

При плановому технічному обслуговуванні рекомендується:

• контролювати герметичність з'єднань і стан ущільнень;

• перевіряти стан, рівень і чистоту робочої рідини;

• своєчасно чистити та міняти масляні фільтри;

• перевіряти надійність кріплення насоса та стан приводу;

• контролювати рівень шуму, вібрації та температуру корпусу під час роботи.

Можливі несправності та способи усунення

Транспортування та зберігання

Насоси Г11-22 транспортуються в упаковці, що забезпечує надійний захист від механічних ударів, забруднень і атмосферних опадів.

При тривалому зберіганні вироби повинні перебувати в сухому приміщенні, а внутрішні порожнини та оброблені металеві поверхні слід захищати від корозії. Перед монтажем після тривалого зберігання проводиться обов'язковий зовнішній огляд.

Постачання та замовлення

ПП «ТЕХНО-МАРКЕТ» здійснює гуртове та роздрібне постачання насосів Г11-22, Г11-22А, Г11-23, Г11-23А, Г11-24, Г11-24А, Г11-25 і Г11-25А по Україні та на експорт.

При оформленні замовлення рекомендується вказати повне маркування насоса або надати фотографію шильдика старого агрегату. Фахівці компанії допоможуть підібрати точне виконання та звірять приєднувальні розміри.
