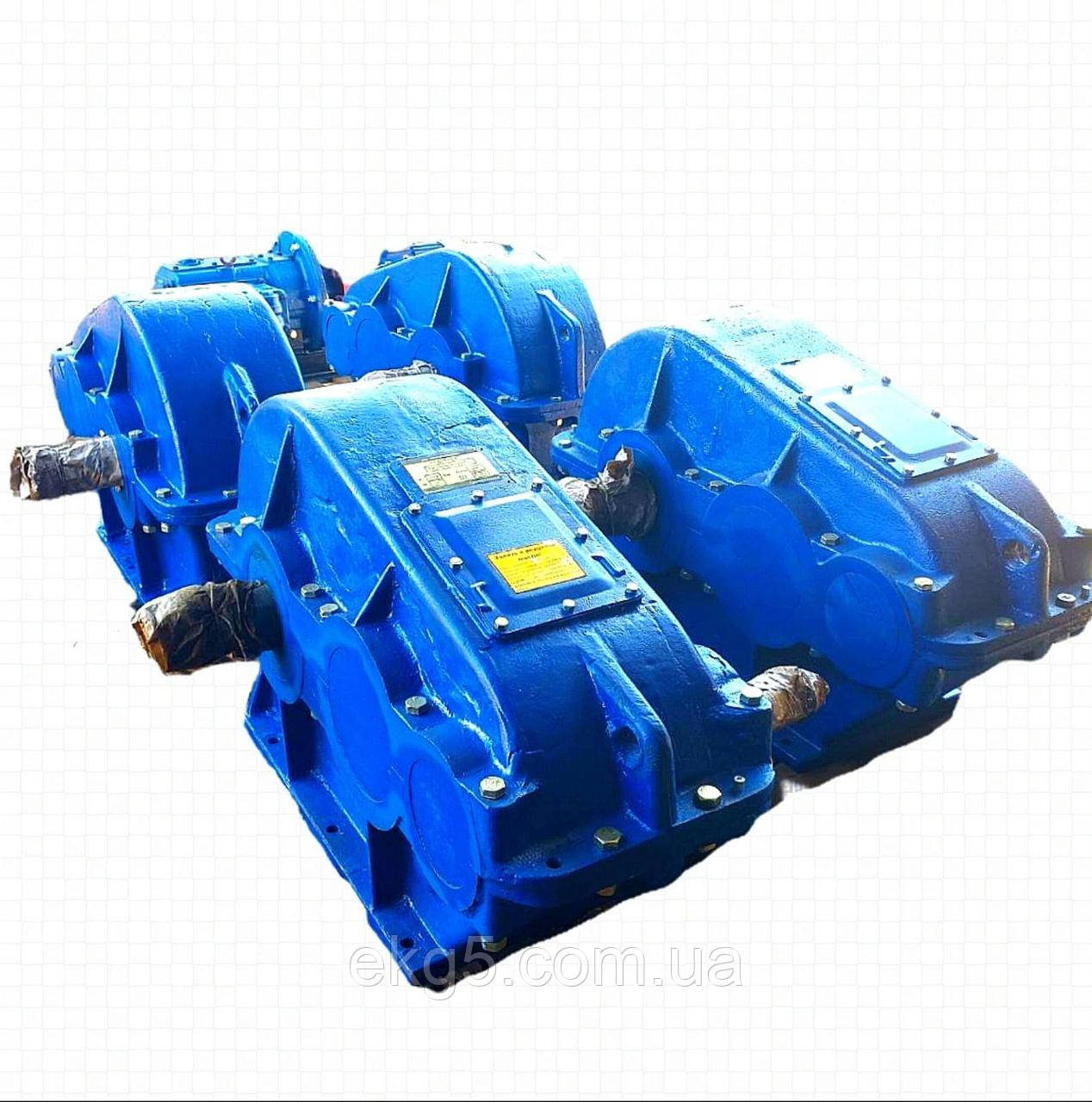

Редуктор Ц2-500

— потужний двоступеневий циліндричний редуктор промислового призначення, призначений для зниження частоти обертання та передачі високого крутного моменту в тяжких умовах експлуатації.

Техно-Маркет — виробник редукторів Ц2-500, виготовляє обладнання під замовлення з контролем на кожному етапі виробництва.

Призначення та сфери застосування редуктора Ц2-500

Редуктор Ц2-500 застосовується у:

• стрічкових і скребкових конвеєрах;

• гірничодобувному та кар’єрному обладнанні;

• металургійних агрегатах;

• дробильних установках;

• бурових і насосних станціях;

• важких промислових приводах.

Підходить для безперервного режиму роботи (S1) та високих навантажень.

Конструкція та принцип роботи

Редуктор Ц2-500 — двоступеневий циліндричний редуктор з косозубим зачепленням, виконаний у масивному чавунному корпусі.

Конструктивні особливості:

• збільшений запас міцності;

• висока навантажувальна здатність;

• стабільна робота при ударних навантаженнях;

• масляна система змащування (розбризкування);

• високий ККД та знижений рівень шуму.

Технічні характеристики редуктора Ц2-500

Габаритні розміри

Виконання та варіанти виготовлення

Техно-Маркет виготовляє редуктори Ц2-500 під замовлення:

• з циліндричними або конічними валами;

• з різними схемами складання;

• під встановлення гальма;

• під монтаж електродвигуна;

• з нестандартними посадковими розмірами.

Варіанти складання редуктора Ц2-500

(згідно з технічною документацією)

Розміри та креслення валів

Циліндричний вал

Конічний вал

Креслення вала у вигляді частини зубчастої муфти

Типорозміри підшипників, що встановлюються на двоступеневі горизонтальні кранові циліндричні редуктори Ц2-500

Підготовка редуктора Ц2-500 до роботи

1. Загальні положення

Перед введенням в експлуатацію редуктор Ц2-500 має бути правильно змонтований, заправлений мастилом і перевірений. Дотримання вимог підготовки забезпечує надійну та тривалу роботу редуктора при номінальних навантаженнях.

2. Зовнішній огляд і приймання

Перед установленням необхідно:

• перевірити комплектність поставки згідно з паспортом;

• оглянути корпус на відсутність тріщин, сколів і деформацій;

• переконатися у відсутності пошкоджень валів і шпонкових пазів;

• видалити консерваційне мастило з кінців валів і посадкових поверхонь;

• перевірити наявність заводської таблички та маркування.

3. Установлення редуктора

• редуктор установлюється на жорстку, рівну та вібростійку основу;

• опорні поверхні мають бути вирівняні (допустиме відхилення — не більше 0,1 мм на 1 м);

• кріплення виконується болтами відповідного класу міцності;

• перекіс корпусу під час затягування болтів не допускається.

• вали редуктора і привідного механізму повинні бути строго співвісними;

• рекомендується застосування пружних муфт;

• радіальні та осьові перекоси призводять до прискореного зношування підшипників і зубчастих передач.

4. Заправлення мастилом

Для редуктора Ц2-500 застосовуються індустріальні трансмісійні мастила:

• ТСп-10 — за температури навколишнього середовища від 0 до +40 °C;

• ІРП-150 — від −10 до +25 °C;

• ІТП-200 / ІТП-300 — від +15 до +50 °C.

Допускається застосування аналогів із відповідними в’язкісними характеристиками.

• орієнтовний об’єм мастила: 12–15 л (уточнюється за виконанням);

• рівень мастила має доходити до контрольного отвору або середини маслоуказівника;

• перелив мастила не допускається.

5. Перевірка перед пуском

Перед першим увімкненням необхідно:

• перевірити рівень мастила;

• вручну провернути вхідний вал редуктора;

• перевірити затягування кріпильних болтів;

• переконатися в справності ущільнень;

• перевірити правильність підключення електродвигуна.

6. Пробний пуск

• перший пуск виконується без навантаження;

• тривалість — не менше 20–30 хвилин;

• контролюються:

  • рівень шуму;

  • вібрація;

  • відсутність витоків мастила;

  • температура корпусу (не вище допустимої).

• навантаження збільшується плавно;

• у перші години експлуатації навантаження не повинно перевищувати 70–80 % від номінального.

7. Обкатка редуктора

Обкатка редуктора Ц2-500 проводиться протягом 80–100 годин:

• без різких пусків і перевантажень;

• з регулярним контролем температури та рівня мастила.

Після завершення обкатки рекомендується:

• злити відпрацьоване мастило;

• промити редуктор;

• залити свіже мастило до номінального рівня.

8. Експлуатаційні рекомендації

• не допускати перевищення допустимого крутного моменту;

• регулярно перевіряти рівень і стан мастила;

• проводити планове технічне обслуговування;

• контролювати стан підшипників та ущільнень.

9. Вимоги безпеки

• монтаж і обслуговування виконувати при відключеному електроживленні;

• обертові частини мають бути закриті захисними кожухами;

• роботи допускаються лише для навченого персоналу.

10. Введення в експлуатацію

Редуктор Ц2-500 вважається введеним в експлуатацію після:

• завершення обкатки;

• підтвердження нормальних робочих параметрів;

• внесення запису до журналу експлуатації.

🔧 Можлива консультація та підбір електродвигуна
(потужність, напруга, кліматичне виконання — за погодженням із замовником)

Контроль на кожному етапі виробництва

Виробництво редукторів Ц2-500 у Техно-Маркет включає:

✔ вхідний контроль металу та заготовок
✔ механічну обробку валів і шестерень
✔ контроль геометрії зубчастих зачеплень
✔ складання редуктора
✔ перевірку зазорів
✔ обкатку під навантаженням
✔ вихідний контроль ВТК

Кожен редуктор проходить поетапний контроль якості перед відвантаженням.

Мастило та обслуговування

Рекомендовані мастила:

• ТСп-10

• ІРП-150

• ІТП-200 / ІТП-300

Регулярний контроль рівня мастила забезпечує тривалий ресурс і надійну роботу редуктора.

Комплект поставки

• редуктор Ц2-500 у зборі;

• паспорт виробу;

• креслення та установчі розміри;

• упаковка.

Додатково за погодженням:

• електродвигун;

• муфта;

• гальмо;

• індивідуальне виконання.

Купити редуктор Ц2-500 від виробника

Ви можете купити редуктор Ц2-500 безпосередньо у виробника Техно-Маркет:

• без посередників;

• з гарантією;

• з технічною підтримкою;

• з доставкою по Україні, країнах СНД та на експорт.

📩 Залиште заявку — підберемо оптимальне рішення під ваше завдання.
