Двигун ДПВ-52 (поворот)
Ціну уточнюйте
- В наявності
- +380 (67) 521-07-80
- +380 (97) 075-24-74

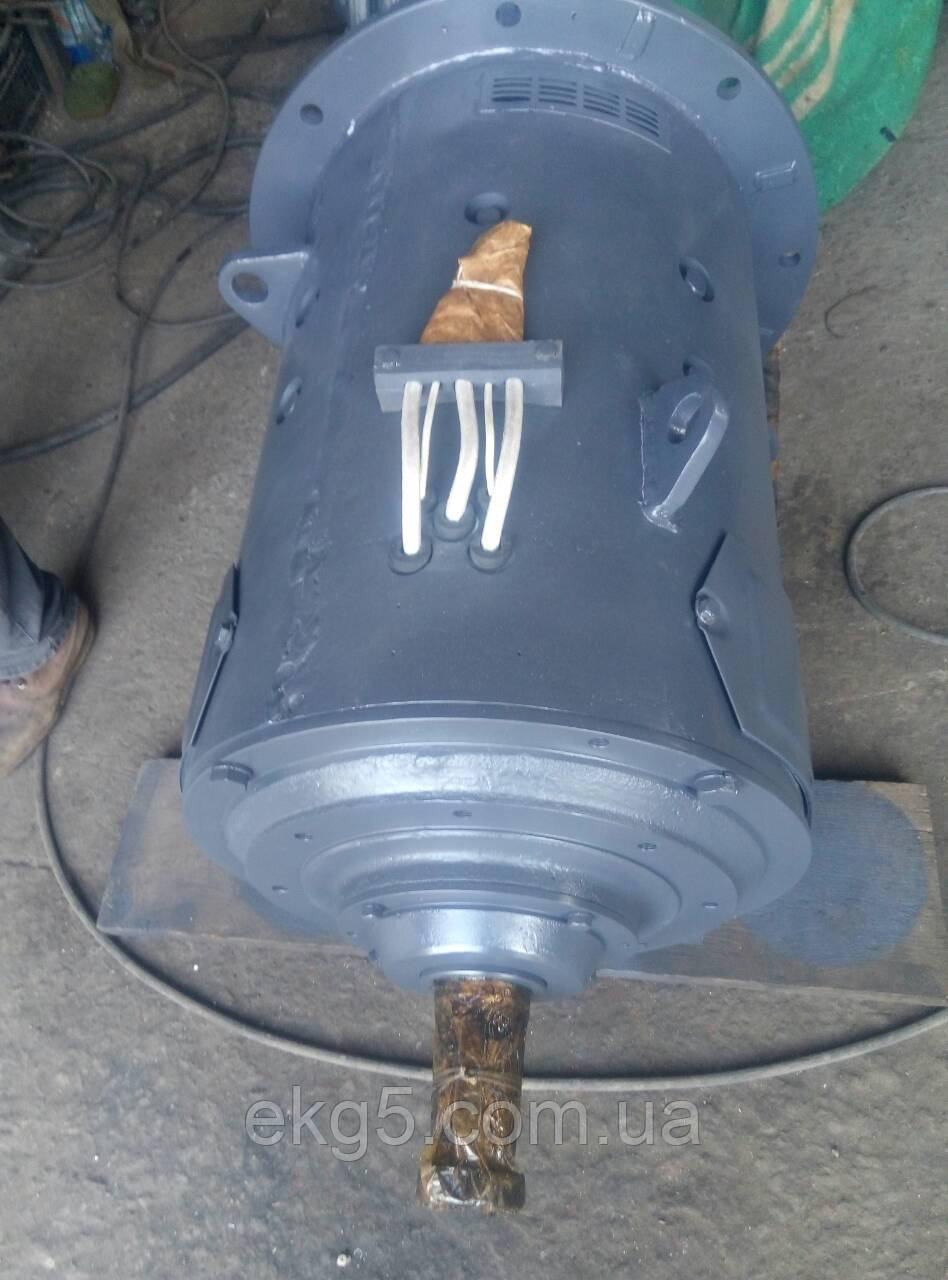

Двигун ДПВ-52 (поворот), 60 кВт, ПВ-80%, 305 В
Двигуни ДПВ-52 призначені для роботи на механізмі екскаваторів із місткістю ковша до 12,5 м3 — повороту. Спосіб охолодження, номінальний режим роботи, конструктивне виконання, технічні параметри та розміри наведені далі. Деякі загальні технічні показники двигунів:
- клас ізоляції H;
- група стійкості до механічних зовнішніх впливових чинників М3 або М25;
- нахил двигунів порівняно поздовжньої осі (крен) — до 15° тривало, відносно поперечної осі (диферент) — до 15° короткочасно;
- допустиме значення вібрації 4,5 мм/с (для експорту або на окреме замовлення — 3,5 мм/с) за номінальної частоти обертання;
- середній рівень звуку — не вище ніж 1 клас, для експорту — не вище 2 класу;
- за способом захисту від ураження ел. струмом — клас 01, ГОСТ 12.2.007.0-75;
- номінальні дані можуть бути вказані за стандартної напруги 220 або 440 В (за запитом).
Двигуни типу ДПВ — 52 витримують за номінальної напруги упродовж 60 сек., струм, вказаний у табл.3, причому ступінь іскри не має досягати 3 за ГОСТ 183-74;
Установно-приєднувальні розміри:
Розміри та вага електродвигунів ДПВ-52:
Технічні характеристики двигунів у різних режимах роботи наведені в табл. 1 и 2:
ТАБЛИЦЯ 1 ТЕХНІЧНІ ДАНІ РУХІВ ТИП ДПЕ, ДПВ
|
Виготовлення за частотою обертання |
Тип двигуна, збудження |
Виготовлення за способом охолодження |
Режим роботи |
Потужність, кВт |
Напруга |
Ток А |
Частота обертання, об/хв |
Напруга збудження, В |
Кількість охолоджувального повітря м3/хв |
Статичний натиск, Па |
Максимальна частота обертання, об/хв |
|
тихохідне |
ДПЭ52незалежний. |
продувається |
ПВ=100% |
54,0 |
395 |
150 |
1200 |
95 |
13 |
736 |
2200 |
ДПЭ52незалежний. |
закрите |
45 хв |
54,0 |
395 |
150 |
1200 |
85 |
— |
— |
2200 |
|
ДПВ52незалежний. |
продувається |
ПВ=60% |
50,0 |
305 |
180 |
900 |
85 |
13 |
736 |
2200 |
|
|
швидкохідне |
ДПЭ52незалежний. |
продувається |
ПВ=80% |
60,0 |
305 |
220 |
1230 |
85 |
13 |
736 |
2200 |
ДПВ52незалежний. |
продувається |
ПВ=80% |
60,0 |
305 |
220 |
1230 |
85 |
13 |
736 |
2200 |
|
ДПЕ12смеш. |
закрите |
ПВ=25% |
3,6 |
110 |
42 |
1430 |
110 |
— |
— |
3600 |
ТАБЛИЦЯ 2 ПРИМІРНЕННЯ МАКСИМАЛЬНОЇ ПЕРЕГУБКИ ТОКУ
|
Тип двигуна |
Номінальна напруга, В |
Струм, що відповідає за величиною максимального моменту за номінальної напруги, А |
Струм, що відповідає за величиною максимального моменту під час трощення з місця (стопорний струм), А |
Дані за стандартних напруги |
||
|
Напруга, В |
Струм, що відповідає за величиною максимального моменту за номінальної напруги, А |
Струм, що відповідає за величиною максимального моменту під час трощення з місця (стопорний струм), А |
||||
ДПЕ12 |
110 |
125 |
140 |
110 |
125 |
140 |
ДПЭ52, ДПВ52 |
395 |
380 |
460 |
440 |
380 |
460 |
ДПЭ52, ДПВ52 |
305 |
470 |
570 |
220 |
470 |
570 |
ДЕ808, ДЕВ808 |
440 |
400 |
435 |
440 |
400 |
435 |
ДЕ808, ДЕВ808 |
220 |
720 |
900 |
220 |
720 |
900 |
Значення максимального обертового моменту за номінальної напруги, під час трощення з місця (стопорний момент) і за частоти обертання не вище ніж 20% номінальна, має відповідати значенням, зазначених у табл. 3:
ТАБЛИЦЯ 3 ПРИМІРНЕННЯ МАКСИМАЛЬНОГО ВАРЯЧНОГО МОМЕНТУ ЗА НОМІНОЮ НАПРЯЖНІЮ
|
Тип двигуна |
Номінальна напруга, В |
Максимальний обертальний момент за номінальної напруги, В |
Максимальний обертальний момент під час трощення з місця та частоти обертання не вище ніж 20% номінальний, н*м |
Дані за стандартних напруги |
||
|
Напруга, В |
Максимальний обертальний момент за зазначеної напруги, н·м |
Максимальний обертальний момент під час трощення з місця та частоти обертання не вище ніж 20% номінальний, н*м |
||||
ДПЕ12 |
110 |
63 |
74 |
110 |
63 |
74 |
ДПЭ52, ДПВ52 |
395 |
1030 |
1230 |
440 |
1030 |
1230 |
ДПЭ52, ДПВ52 |
305 |
930 |
1130 |
220 |
930 |
1130 |
ДЕ808, ДЕВ808 |
440 |
1230 |
1320 |
440 |
1230 |
1320 |
ДЕ808, ДЕВ808 |
220 |
980 |
1180 |
220 |
980 |
1180 |
- Ціна: Ціну уточнюйте
