Командоконтролер ЕК 8252

Опис та призначення

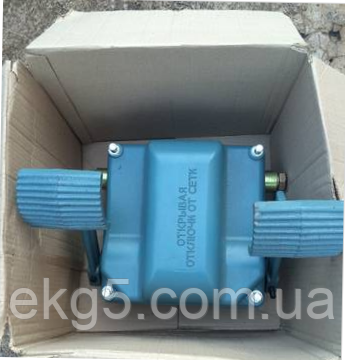

Командоконтролер ЕК 8252

— це низьковольтний багатоланцюговий пристрій кулачкового типу, призначений для дистанційного керування електроприводами постійного струму у складі схем керування кар'єрних екскаваторів серії ЕКГ-5 та ЕКГ-5А. Прилад забезпечує ступінчасте регулювання швидкості, пуск, зупинку та реверсування двигунів механізмів повороту або напору.

Пристрій розрахований на роботу у важких режимах (ПВ 40-60%) при постійній вібрації та високій запиленості. Командоконтролер ЕК 8252 перетворює механічний рух рукоятки керування на електричні сигнали керування контакторами, забезпечуючи точність маневрування екскаватора в забої.

Ключові переваги

• Надійність комутації: Кулачкові елементи забезпечують чітке розмикання та замикання ланцюгів з високою зносостійкістю контактів.

• Ремонтопридатність: Відкрита конструкція дозволяє швидко проводити візуальний огляд та заміну контактних груп без демонтажу всього пристрою.

• Промисловий захист: Міцний корпус захищає внутрішні механізми від механічних пошкоджень та потрапляння виробничого пилу.

• Ергономічність: Посилена рукоятка керування з фіксацією положень забезпечує чіткий зворотний зв'язок для оператора екскаватора.

Технічні характеристики

Принцип роботи (Механіка керування)

Робота командоконтролера ЕК 8252 ґрунтується на механічній взаємодії кулачкової шайби з контактним важелем. При повороті вала рукояткою, кулачки заданої конфігурації впливають на ролики контактних елементів, замикаючи або розмикаючи певні групи контактів у суворій послідовності (згідно з діаграмою замикань).

Цей процес дозволяє змінювати схему ввімкнення резисторів у ланцюзі збудження або якоря двигуна, тим самим регулюючи крутний момент і частоту обертання приводів екскаватора. Застосування мідних контактів з високою чистотою поверхні мінімізує іскріння та запобігає залипанню під навантаженням.

Часті запитання (FAQ)

За що відповідає командоконтролер ЕК 8252 на екскаваторі ЕКГ-5? Найчастіше дана модель використовується в кабіні машиніста для керування механізмом повороту платформи або напору рукояті. Він є головною сполучною ланкою між діями оператора та силовою електричною частиною машини.

Чи можна замінити ЕК 8252 на іншу модель серії ЕК? Заміна можлива лише за повної відповідності діаграми замикання контактів. Моделі 8252, 8203 та інші мають різні кулачкові набори. Перед заміною необхідно звірити схему керування конкретного вузла екскаватора.

Як обслуговувати контакти командоконтролера? Рекомендується періодична перевірка на наявність нагару. Очищення слід проводити дрібнозернистою шліфувальною шкуркою або ганчіркою, змоченою у спирті. При зносі мідної пластини на понад 50% контактний елемент підлягає заміні.

Яка реальна маса приладу в зборі? Вага стандартного командоконтролера ЕК 8252 у металевому корпусі становить 20 кг. Це забезпечує стійкість до вібраційних навантажень і міцність конструкції при інтенсивному використанні — справжнє "залізо" для суворих умов.

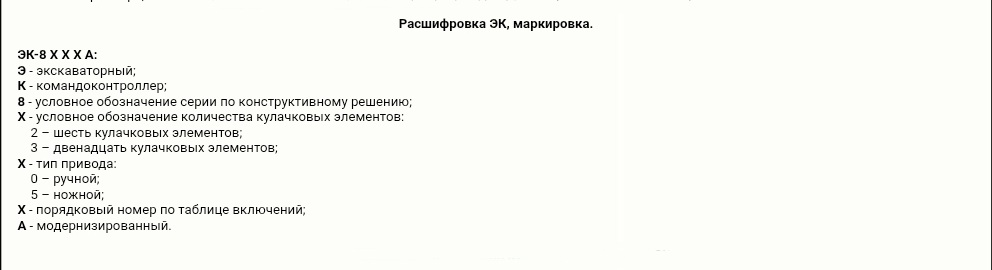

Командоконтролери серії ЕК призначені для дистанційного керування апаратами електротехнічних пристроїв електроприводів екскаваторних установок.
Командоконтролери серії ЕК-8250 розраховані на ножне керування.
Командоконтролери забезпечують роботу за напруги:
до 440 В постійного струму;
до 500 В змінного струму, частотою 50 і 60 Гц.
Виконання командоконтролерів закритий, ступінь захисту IP20 за умови, що отвори для виводів закриті.
Кожен командоконтролер має 6 електричних ланцюгів.
Режим роботи командоконтролерів — ПВ 40%.
Кліматичні виготовлення: У2, УХЛ2, Т2.
Група умов експлуатації за механічними чинниками — М3.
Охолодження природне.
